无功补偿控制器控制路数如何选择与配置建议

返回列表来源：发布日期：2024-11-29 16:13:55【大中小】

选择无功补偿控制器的控制路数，主要取决于系统中补偿设备的数量与容量、负载波动特性以及对控制精度的具体要求。通常情况下，负载稳定的小型系统配置1至2路即可满足基础需求，而负载波动较大或需要高精度调节的复杂系统，则通常需要3路及以上的控制配置。

一、选择控制路数的核心考量因素

电力电容器、滤波器或其他补偿设备的数量和总容量是决定控制器路数的基础条件。若系统中安装了多个不同容量的电容器，通常需要配置相应的控制路数，以便分别独立控制各组电容器的投入与切除。

当系统对功率因数调节的精细度要求较高，或者现场负载波动较为频繁时，增加控制路数有助于更精确地分配无功功率。多路控制能够细化补偿阶梯，尽量避免过度补偿或补偿不足的情况发生。

在大型或结构复杂的电力系统中，通常会根据不同区域的负载特性划分控制区域。合理分配控制路数可以实现各区域的独立补偿，提高系统的整体响应速度。此外，控制路数越多，电容器投切过程中的阶梯越小，有助于使电压调节更加平滑，减少因切换引起的电压波动，从而维护系统稳定性。

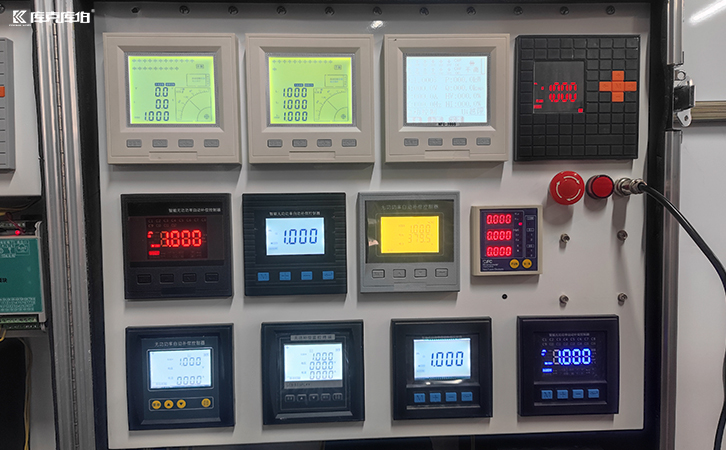

无功补偿控制器

单路控制通常适用于负载较为稳定且补偿容量较小的场合，多见于简单的低压配电系统，能够满足基础的无功补偿需求。双路控制则适用于负载变化较小或存在适度波动的场景，常见于部分中小型工业设备和商业建筑的电力系统。

对于负载波动较大或需要高精度补偿的系统，通常建议选择三路、四路甚至更多路数的控制配置。这类方案多应用于大规模工业设备（如冶金、化工、制造等行业）或动态负载较多的场合，能够更好地适应复杂的无功需求变化。

无功补偿控制器
