SVG静止无功发生器模块的核心作用与应用场景解析

返回列表来源：发布日期：2024-11-29 16:10:33【大中小】

SVG模块主要用于电力系统的动态无功功率补偿，通过实时调节无功功率来稳定电压、提高功率因数，从而提升电网的运行效率与稳定性。在负载变化较大或存在动态负载的条件下，svg（静止无功发生器）有助于减少无功功率对电网的冲击，保障用电设备的安全运行。

一、SVG模块的核心功能解析

SVG模块能够实时提供或吸收无功功率，补偿系统中因电动机、变压器等感性负载造成的无功缺失。它支持连续无级调节，有助于减少电网中的无功功率流动。

通过控制输出的无功功率，该模块有助于保持系统电压稳定，避免因负载剧烈波动引起的电压跌落或过电压现象，从而降低电压波动对设备造成的损害风险。

SVG能够动态调节无功输出，使系统功率因数尽量接近于1。在正常工况下，这有助于将功率因数稳定在考核标准内，从而在一定程度上降低力调电费罚款的风险，并减少线路与变压器的电能损耗。

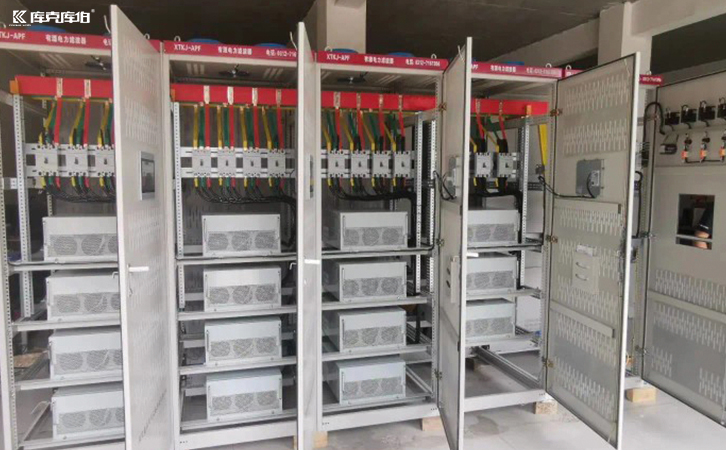

svg静止无功发生器

部分SVG模块可结合滤波功能，协助减少系统中的谐波污染。若现场同时存在复杂的谐波超标问题，通常建议搭配有源滤波器（APF）共同使用，以达到更全面的电能治理效果。

在应对冲击负载或变频负载时，动态无功的变化速度较快。传统电容柜通常存在10至15秒的响应延时，难以匹配快速变化的无功需求。相比之下，SVG模块具备毫秒级响应能力，能够及时跟踪负载变化，提供高效的动态无功补偿，使电压与功率因数的波动得到控制。

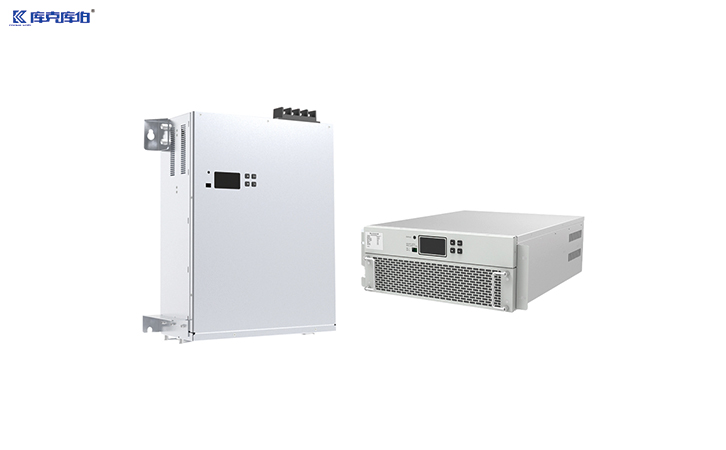

静止无功发生器模块

凭借快速响应和高效补偿的特性，SVG模块广泛应用于电力需求波动较大且负载变化迅速的场所。常见的应用领域包括钢铁厂、矿山、造纸厂、化肥厂等工业场景，以及风力发电等新能源项目。在这些场景中，它有助于改善电能质量，提升整体电力系统的安全性和可靠性。
