铁路牵引供电系统的无功补偿与谐波治理方案解析

返回列表来源：发布日期：2023-02-27 09:41:49【大中小】

铁路牵引供电系统因负荷随机性强、单相整流及接线复杂等特性，常面临三相不平衡、谐波污染及无功倒送等电能质量问题，通常需要结合动态无功补偿与谐波治理技术来维持电网的稳定运行。

一、铁路牵引供电系统的运行特点与电能质量挑战

电气化铁道的供电方式具有特殊性，其电能质量挑战主要体现在以下几个方面：

机车多采用单相电机驱动，这种特殊的供电方式容易导致电网三相负荷难以平衡，影响供电质量。

在采用直流电机驱动时，单相整流过程会产生包括3次谐波在内的大量奇次谐波，对周边电网造成干扰。

机车运行具有随机性和移动性，加之轨道坡度变化，使得线路功率处于随时变化的状态，对电网的冲击较大。

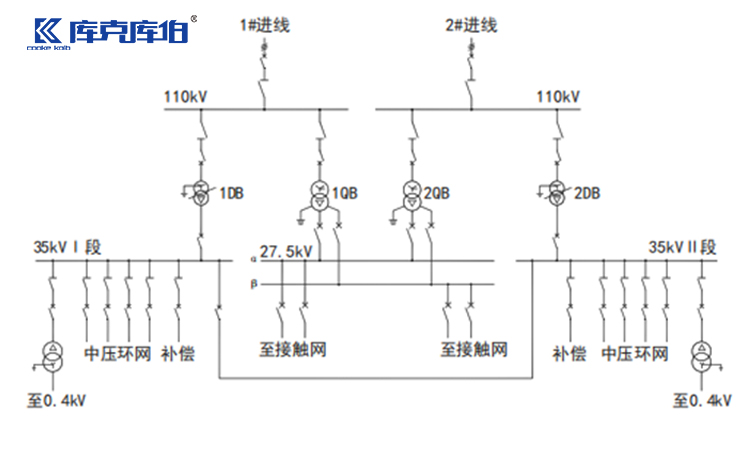

铁路牵引供电系统中的无功补偿与谐波治理

当轨道上没有机车运行时，电气化铁道复杂的接线（如承力索、接触线、轨道等）会增大对地电容，导致系统中出现容性电流，进而引发无功倒送现象。

针对上述特点，传统的固定电力电容器分组补偿方法往往难以实时跟随系统无功的快速变化，可能会出现无功过补、欠补甚至加剧无功倒送的情况。

为了应对负荷快速变化、双向补偿以及三相不平衡等复杂工况，通常建议引入动态补偿技术。例如，采用svg静止无功发生器进行动态无功补偿，能够更灵活地响应系统需求，有助于改善电能质量指标。同时，对于谐波问题，可结合有源滤波设备进行综合治理。

库克库伯联系方式

在铁路系统的实际应用中，除了高压牵引网，铁路枢纽、车站、车辆段等区域还包含大量的0.4kV低压配电场景。针对这些低压用电环境中的无功不足、功率因数偏低、谐波干扰及三相不平衡等问题，库克库伯电气可提供相应的电能质量综合治理产品与技术服务。

通过现场电能质量检测与负载分析，可配置svg静止无功发生器、APF有源滤波器、无功补偿柜等设备，或采用组合治理方案。设备选型需结合谐波电流、系统电压、无功容量及负载波动情况进行综合评估，以期达到预期的治理效果。

在实施电能质量治理项目时，设备的稳定运行不仅取决于方案设计的合理性，还与日常运维密切相关。了解电压、电流和温度等参数对电力电容器的重要性，有助于运维人员更好地评估设备状态，保障配电系统的安全与高效运行。
