在工业与商业电力系统中，谐波治理不仅是改善电能质量的技术要求，更是实现节能降耗的有效途径。不同的谐波治理装置因其工作原理和技术特性的差异，在节能效果上存在显著区别。从节能角度考量，有源电力滤波器是目前能够实现直接且显著节能效果的优选方案，而无源滤波器在特定条件下也能贡献部分节能效益。

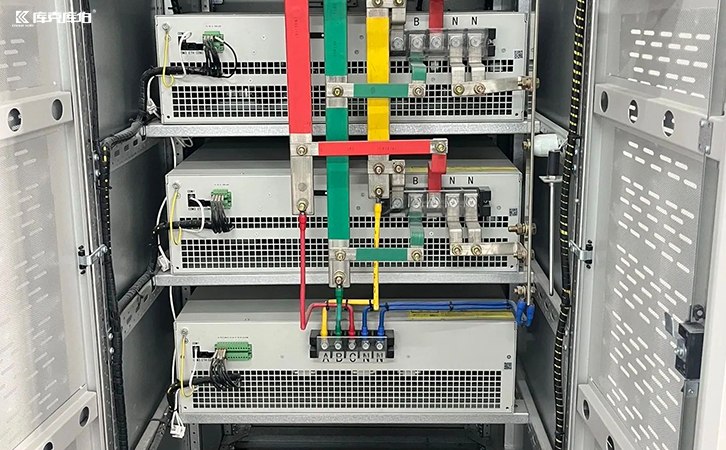

谐波治理装置

一、谐波导致能耗的机理

要理解治理装置的节能原理，首先需明确谐波如何造成能源浪费：

1、线路与变压器附加损耗：谐波电流在流经线路和变压器时，因集肤效应和邻近效应导致导体电阻增大，产生额外的铜损（i²r损耗），其大小与谐波电流的平方成正比。

2、旋转电机损耗增加：谐波磁场在电动机和发电机铁芯中引发附加的涡流损耗和磁滞损耗，导致设备发热、效率下降。

3、电容器组过载和谐振：电容器对高次谐波呈现低阻抗，易吸收过量谐波电流而过热，且在特定频率下可能与系统电感形成谐振，加剧能耗与设备风险。

二、主要谐波治理装置的节能特性分析

1、有源电力滤波器

有源电力滤波器是通过电力电子技术实时检测并补偿谐波的装置，其在节能方面具有显著优势：

*直接降低线路损耗：apf通过实时检测负载谐波电流，并注入一个幅值相等、相位相反的补偿电流，使电网侧电流恢复为正弦波。这一过程直接消除了谐波电流在上级电网、变压器和配电线路中流动所产生的附加损耗，节能效果立竿见影。

*源头治理，效果全面：apf能够同时滤除2~50次乃至更高次的谐波，不受系统阻抗变化影响，不会与电网发生谐振。这种全面治理的特性，确保了所有因谐波引起的能耗环节都能得到有效遏制。

*综合效益：在治理谐波的同时，apf通常也具备补偿无功功率和平衡三相负荷的功能，这进一步提升了系统的整体运行效率，实现了综合性的节能。

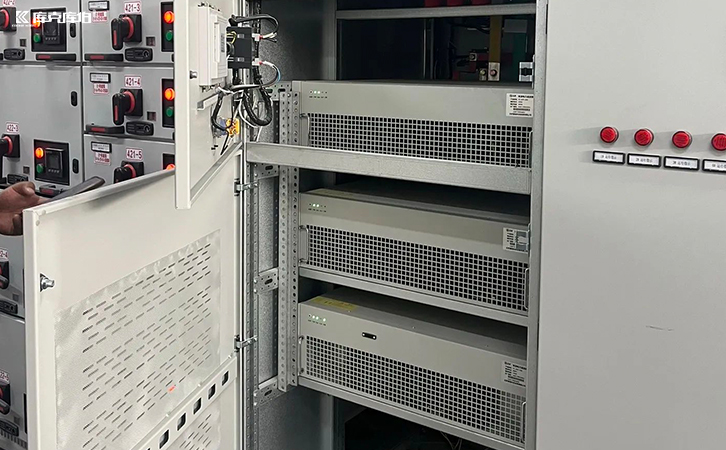

谐波治理装置

从纯粹的节能视角出发，有源电力滤波器因其能够主动、精确、全面地消除谐波，从而最大限度地减少谐波引起的各类系统损耗，是实现节能目标的首选装置。无源滤波器虽然投资较低，但其自身能耗和潜在的谐振风险限制了其节能效益。
