投入电容器后母线电压升高过多怎么办

返回列表来源：发布日期：2025-10-22 16:29:35【大中小】

在电力系统中投入并联电容器进行无功补偿时，出现母线电压升高是正常现象，但若电压升高幅度超出允许范围，则属于异常情况，必须及时分析与处理。过高的电压会威胁电气设备绝缘，缩短电容器及其他设备寿命，影响系统稳定运行。

电容器

一、电压升高的根本原因分析

1、系统短路容量较小（系统阻抗较大）

在短路容量小的薄弱电网（如长线路末端、农村电网、小型孤立电网）中，系统等效阻抗（特别是感抗x）较大。。

2、负荷较轻时投入大容量电容器

在夜间或假期等轻载时段，负载本身消耗的无功功率（ql）很小，同时系统电压本身已处于较高水平。此时若按正常负荷配置投入电容器，其产生的容性无功qc远大于负载所需，大量过剩的容性无功会反向注入系统，导致母线电压被过度抬高。

3、电容器容量配置不当或分组不合理

电容器分组投切时，单组容量过大，导致最小一档的补偿容量也足以在轻载时引起较大的电压波动。

二、解决问题的具体技术措施

1、调整电容器投切策略

优化投切控制逻辑：将无功补偿控制器的投切定值由固定的功率因数目标，改为根据母线电压水平进行自动调整。即设置电压上限，当电压超过设定值时，即使功率因数偏低，也强制切除部分或全部电容器。

采用更精细的分组投切：将大容量的电容器组拆分为多个容量更小的小组，甚至采用容量按1:2:4:8...的二进制比例配置的分组方式。这样可以实现更精细的无功调节，避免在轻载时因“过补”而导致电压飙升。

2、优化系统运行方式

调整变压器分接头：如果主变压器具备有载调压功能，可以在投入电容器导致电压升高后，适当调节分接头，降低低压侧的电压水平。但这是一种系统级的调整，需综合考虑全站的电压状况。

重新分配系统无功：对于拥有多个补偿点的复杂系统，可通过调整不同节点的电容器投切顺序和容量，实现无功功率的分层分区平衡，避免局部节点电压过高。

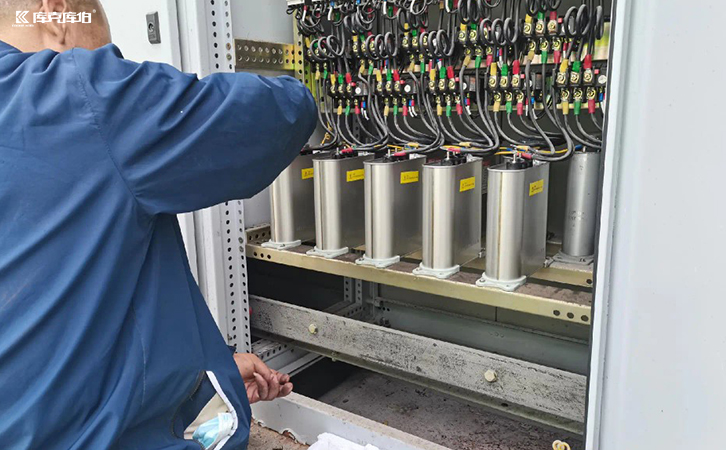

电容器

投入电容器后母线电压升高过多，是一个典型的系统匹配性问题。解决之道并非简单地拆除电容器，而是通过优化控制、加装电抗器或升级为动态补偿装置等精准的技术手段，使无功补偿系统在复杂工况下仍能安全、稳定、高效地运行。
