可控硅开关频繁跳闸的常见原因与排查解决方法

返回列表来源：发布日期：2024-07-05 16:03:03【大中小】

可控硅开关频繁跳闸通常是由过流、过压、短路、过热、控制信号异常或电源质量不佳等因素触发了设备的自我保护机制，解决该问题的关键在于精准定位触发源并针对性优化电路与负载条件。在工业配电与无功补偿系统中，这类异常不仅影响设备寿命，还可能干扰整体生产运行。

一、可控硅开关频繁跳闸的核心原因及排查对策

当负载电流或电压超出设备的额定承受范围时，内部保护机制会被激活。过流通常源于负载需求激增，而过压则可能由电网波动引起。排查时需测量实际运行电流与电压，确认其是否在设计范围内。若工况确实需要更大容量，可考虑评估并更换额定参数更高的器件，或在电路中增设相应的过压吸收与保护回路。

负载端若存在绝缘老化、接线松动或内部短路，会导致瞬间电流激增，直接触发保护跳闸。建议定期对负载电路进行绝缘测试与阻抗检查，排除潜在的短路隐患，维持负载的平稳运行状态。

长时间处于高负载状态或安装环境通风不良，会导致器件内部结温升高，进而触发热保护。改善散热条件是主要应对方向，例如优化柜体风道设计、增加散热片或强制风冷装置，并尽量将设备安装在环境温度适宜的区域。

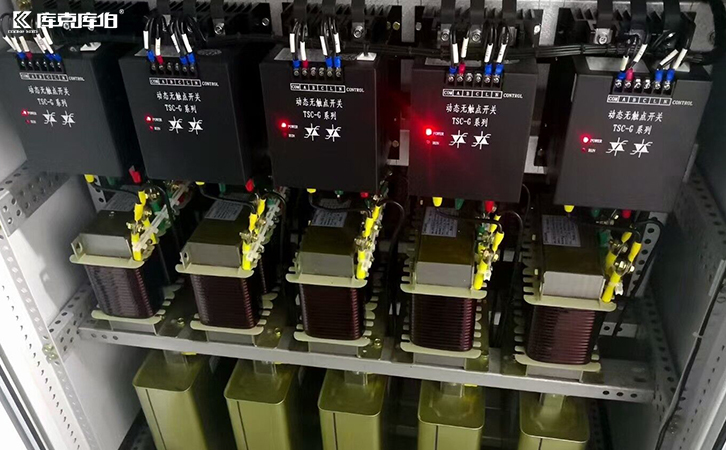

可控硅开关

触发脉冲的宽度、时序偏差，或是电网中存在的谐波、电压闪变与噪声，都可能使控制逻辑紊乱，导致误跳闸。检查控制线路的屏蔽与接地情况，确认触发信号稳定。对于电源质量问题，可考虑加装滤波装置或稳压设备，以改善输入电能质量。

在传统的无功补偿柜中，作为投切元件的可控硅开关有时会因电容投切涌流、系统谐振或过补偿等复杂电网环境而频繁跳闸或受损。老式电容补偿设备在应对快速波动的冲击负荷时，容易出现响应滞后或投切震荡。

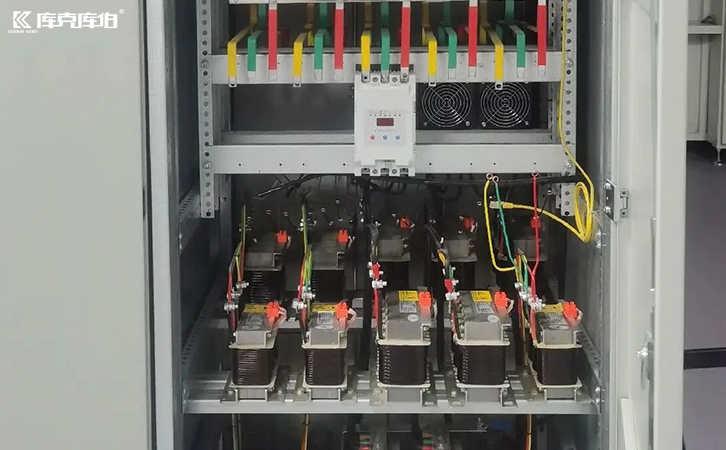

可控硅开关

处理频繁跳闸问题需要结合电路设计、负载特性、控制逻辑和电网环境进行系统性分析。建议建立定期的巡检机制，记录跳闸时的电流、电压及温度数据，为故障诊断提供依据。在进行设备选型与系统改造时，应充分考量实际工况的复杂性，必要时寻求专业技术团队的现场检测与方案支持，以提升配电系统的整体运行稳定性。
