电力补偿电容器阻抗三角形损坏原因分析与应对策略

返回列表来源：发布日期：2024-07-08 16:08:48【大中小】

电力补偿电容器阻抗三角形损坏主要由电网过电压击穿、过电流过载以及频率异常（如谐波干扰）等因素引起。通过合理配置过电压与过电流保护装置、引入滤波及电能质量治理设备，并配合定期的检查与维护，有助于降低设备损坏风险，维护配电系统的稳定运行。

一、电力补偿电容器阻抗三角形损坏的常见原因

在电力系统中，电力补偿电容器被广泛应用于提高系统功率因数和减少无效功率损耗。然而，在实际运行中，阻抗三角形损坏或异常是一个需要重点关注的问题，其常见诱因主要包括以下几个方面。

如果电网中存在瞬态过电压或长期过电压，电容器内部的绝缘介质可能会受到击穿。这种物理损伤会导致电容器阻抗增大，甚至造成内部元件直接损坏，从而影响整体的补偿效果。

过大的运行电流会使电容器内部元件长期处于超负荷工作状态。持续的过载运行不仅会导致电容器阻抗升高，还会加速内部材料的老化，增加设备故障的概率。

电网中频率的异常波动，尤其是谐波的存在，可能会导致电容器的工作频率与设计频率不匹配。谐波电流不仅会增加电容器的热损耗，还可能引发谐振，进一步加剧阻抗三角形的损坏风险。

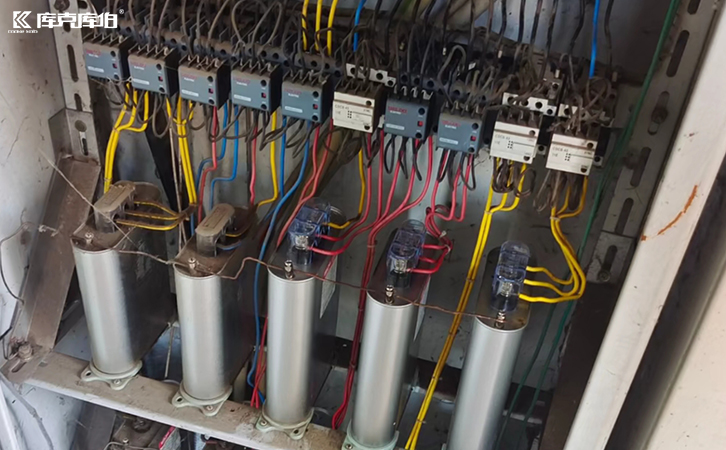

电力补偿电容器

针对上述损坏原因，采取针对性的保护与治理措施，有助于延长设备使用寿命并提高电网的运行效率。

在电容器的输入端安装避雷器、放电管等过电压保护装置，有助于吸收和限制过电压。同时，在输出端配置熔断器、过流保护开关等过电流保护装置，可以在电流异常时及时切断电路，防止电容器因过载而受损。

在电容器与电网之间安装滤波器或有源治理设备，用于滤除电网中的谐波和其他频率异常成分。对于谐波干扰严重的场景，可考虑引入APF有源滤波器进行谐波治理，或使用SVG静止无功发生器进行动态无功补偿，从而有助于维持电容器在设计频率范围内正常工作。

定期对电容器进行检查和维护是支持其长期稳定运行的基础。运维工作应包括检测其阻抗情况、清洁设备表面、紧固电气连接部分等，以便及时发现并处理潜在隐患。

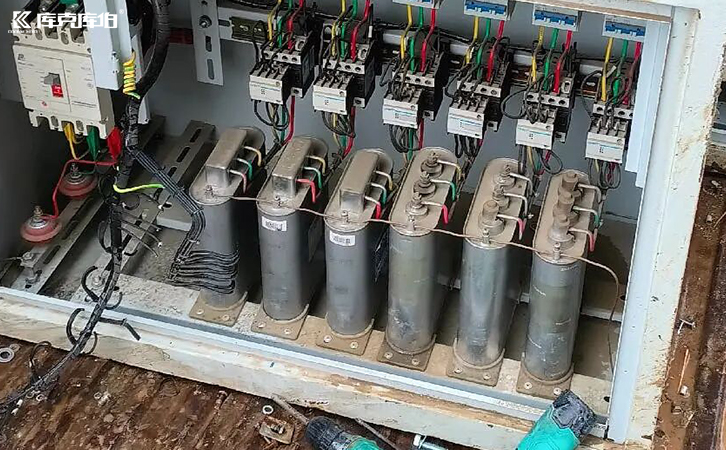

阻抗三角形

通过科学的防护设计与合理的综合治理方案，有助于改善电力补偿电容器的运行环境，降低阻抗三角形损坏的概率，进而提升整体配电系统的安全性和经济性。
