高压电抗器启动瞬间跳闸的常见原因与排查解决方法

返回列表来源：发布日期：2024-07-23 16:17:09【大中小】

高压电抗器启动瞬间跳闸通常由过电流保护动作、电网电压波动、设备内部故障、并联系统共振或参数配置错误引起，通过合理选型、稳定电网环境、定期维护及规范操作可有效排查并降低此类故障的发生概率。在电力系统中，电抗器在电流控制和无功功率调节方面发挥着重要作用，但启动瞬间的跳闸现象会影响系统的稳定运行。以下将详细分析导致跳闸的具体原因及相应的解决措施。

一、高压电抗器启动瞬间跳闸的主要原因及应对措施

1. 过电流保护动作与选型匹配

当电抗器启动时，电容器的充电过程会引起瞬时大电流。如果该电流超出了设备的额定电流容量，可能会触发过电流保护装置动作，从而导致跳闸。
解决措施：在项目初期应确保选择的高压电抗器额定电流大于启动时可能出现的最大瞬时电流。同时，可根据实际工况调整保护装置的设置参数，使其能够适应启动过程中的瞬时电流冲击，避免误动作。

2. 电网电压波动影响

在电网电压波动较大或不稳定的环境下，电抗器启动时容易受到电压异常的影响。特别是在电压偏低或发生瞬时电压暂降的情况下，设备可能无法正常建立磁场并完成启动，进而引发保护跳闸。
解决措施：尽量确保设备启动时电网电压处于稳定状态。对于电压波动频繁的厂区，可考虑安装电压监测装置和电压恢复设备，以改善局部电能质量，保障电抗器的正常运行。

3. 设备内部故障与老化

如果电抗器内部存在绝缘老化、绕组短路或断路等物理故障，启动时的高电压和大电流会直接暴露这些问题，导致设备无法正常工作并触发跳闸保护。
解决措施：建立定期的巡检和维护机制，检查内部组件、绝缘状态和连接处的紧固情况。发现隐患时及时进行修复或更换，确保设备处于良好的物理状态。

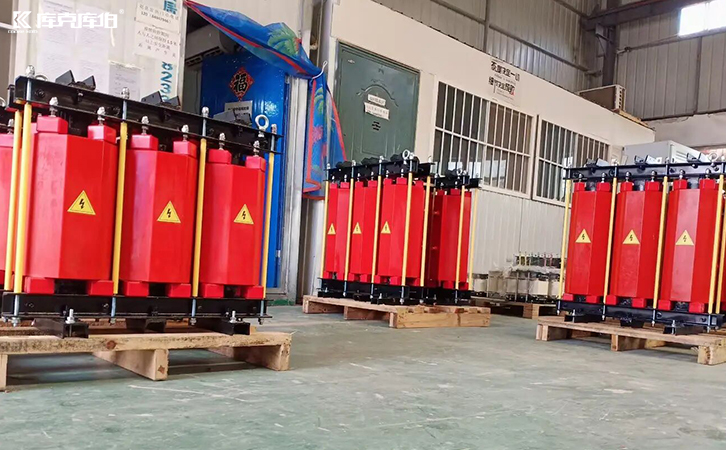

高压电抗器

4. 并联系统共振与干扰

当系统中存在多个并联运行的电抗器时，启动瞬间可能会因为设备之间的相互影响、参数不匹配或引发系统共振效应，导致局部电流或电压异常升高而跳闸。
解决措施：对整体配电系统进行综合分析，确保各电抗器的运行方式、投切顺序和参数设计合理，避免系统谐振或电磁干扰现象的发生。

5. 操作误配置与参数设置

在设备的启动或日常运行过程中，如果操作人员对控制柜的参数配置错误，或者投切步骤不符合规范，可能会导致保护装置误判并执行跳闸指令。
解决措施：加强对操作和运维人员的技术培训，确保其熟练掌握设备的正确操作步骤、参数设置逻辑及基础故障排查方法，从管理层面减少人为误操作。

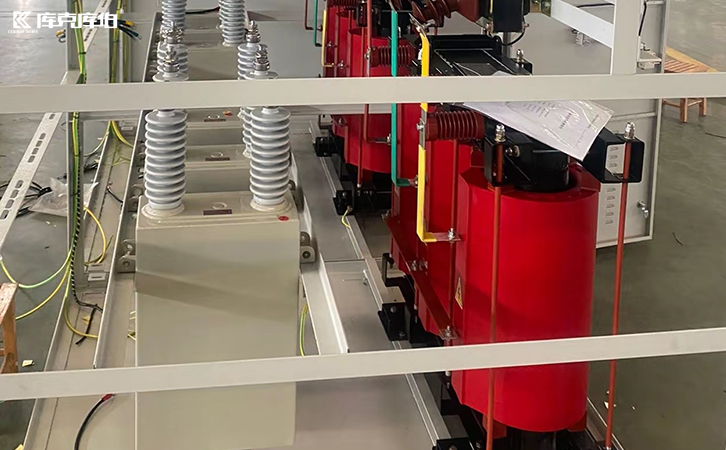

高压电抗器

二、系统性优化电能质量与设备运维

高压电抗器启动跳闸的原因涉及设备选型、电网环境、系统设计和日常运维等多个维度。为了系统性地降低跳闸事件的发生，企业可以引入专业的电能质量综合治理服务。
