低压无功补偿控制器安装示意图与接线组件解析

返回列表来源：发布日期：2024-11-28 16:07:53【大中小】

低压无功补偿控制器的安装主要依赖于控制器、电容器组、互感器及开关设备等核心组件的正确接线与并联配置，以实现电网无功功率的自动检测与动态补偿。在电力系统中，合理的安装与接线不仅有助于提升电能质量，还能有效降低线路损耗。

一、核心组件与功能解析

一个完整的无功补偿系统通常由多个关键电气组件协同工作，各组件在安装示意图中承担着不同的功能：

作为系统的核心大脑，「低压无功补偿控制器」负责自动检测电网中的无功功率和功率因数，并根据设定的目标值控制补偿设备的投入或退出。它通常通过输出开关信号来控制电容器组的投切。

电容器组包含一个或多个电力电容器，与控制器相连接。当系统无功功率不足时，控制器启动电容器提供无功支持；当无功过剩时则切断。开关设备（如接触器、晶闸管投切开关或断路器）则根据控制器的指令，执行电容器的物理投入或切除动作。

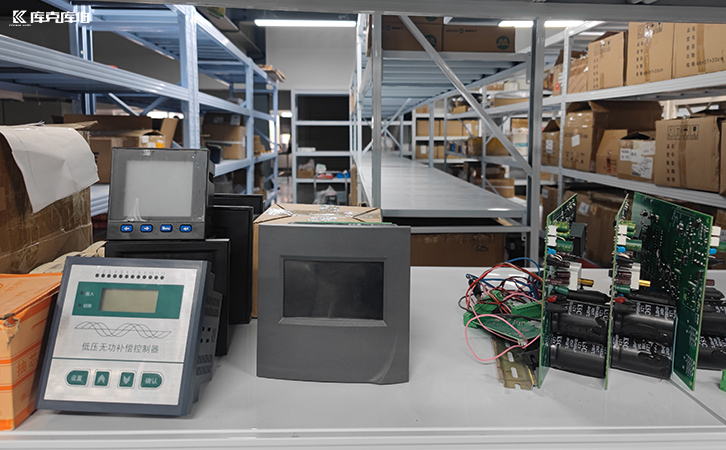

无功补偿控制器

电流互感器（CT）用于测量负载电流，电压互感器（VT）用于监测电网电压，两者将实时数据反馈给控制器，确保系统稳定运行。此外，过电压保护器用于防止电网电压异常升高时损坏电容器，接线端子和配电箱则为系统提供安全可靠的电气连接。

在实际的安装示意图中，各组件的接线逻辑通常遵循以下基本原则：

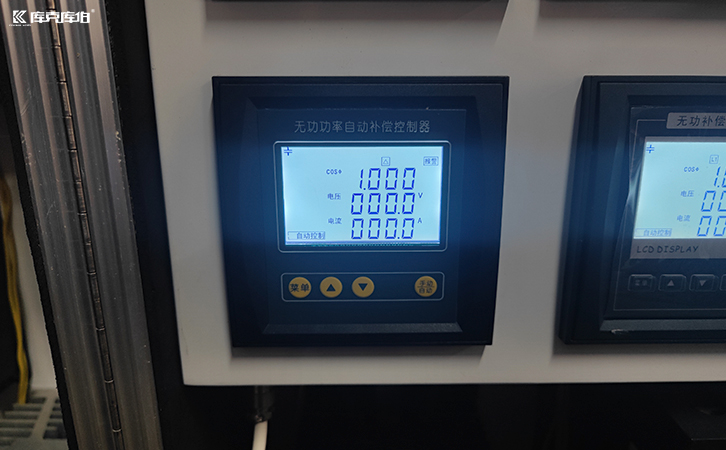

低压补偿控制器

正确的安装与调试是保障无功补偿系统长期稳定运行的基础。针对新建厂区、老旧配电系统改造以及复杂工业工况，库克库伯电气提供从现场勘测、负载分析到安装指导、设备操作培训的全流程技术支持。
