200kVA变压器需要配置多大的无功补偿电容器及选型指南
对于一台200kVA的变压器，通常建议配置约80kvar至100kvar的「无功补偿电容器」，具体容量需根据实际负载功率和初始功率因数进行精确计算。合理配置补偿设备有助于提高电力系统的功率因数、改善电能质量并提升设备运行效率。
一、无功补偿容量的计算依据与示例
在确定补偿容量时，需要明确变压器的实际运行参数。通常假设变压器容量为200kVA，目标功率因数设定为0.9至0.95，而补偿前的初始功率因数假设为0.7（典型工业负载值，具体需通过现场测量获取）。

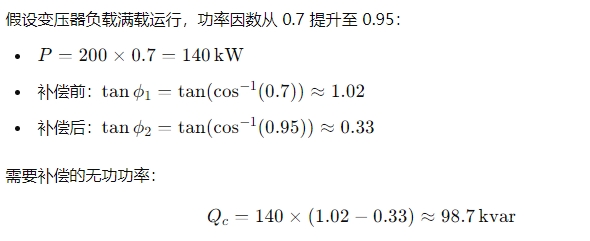

无功功率补偿容量的计算主要依赖以下公式：
Qc = P × (tanφ1 - tanφ2)
其中，Qc为需要补偿的无功功率（kvar），P为变压器的实际负载有功功率（kW），φ1和φ2分别为补偿前和补偿后功率因数对应的相角。通过查阅三角函数表或使用计算器得出正切值后，即可推算出理论补偿需求。在理想情况下，补偿后的无功需求应接近于零，但实际工程中通常会保留一定的合理裕量。
二、电容器容量选择与配置建议

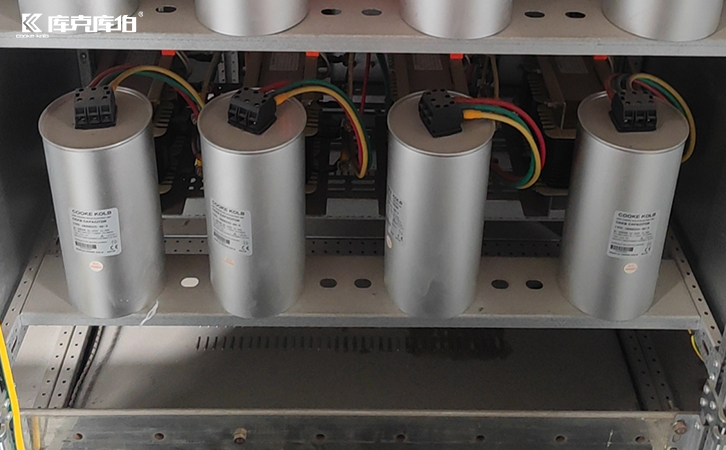

基于上述计算逻辑与常规工业负载特性，针对200kVA变压器，推荐配置总容量约为100kvar的补偿设备，以应对负载波动并预留适当裕量。
为了适应不同时段的负载变化，建议采用分组投切策略。例如，可将100kvar总容量划分为4组25kvar或2组50kvar的电容器。同时，搭配无功补偿控制器使用，实时监测系统的功率因数变化，实现电容器的自动投切，从而维持电网功率因数在目标区间内。
三、实际应用中的注意事项
在设备选型与安装过程中，需综合考量现场的实际工况：
- 负载工况差异：若变压器长期处于轻载运行状态，可适当减少电容器的配置容量，避免资源浪费。
- 谐波环境影响：当电网中存在较多谐波时，普通电容器可能面临谐波放大或过载风险。此时需考虑采用具备抗谐波能力的电容器或加装滤波电抗器。
- 防范过补偿风险：应避免电容器总容量过大，导致系统功率因数过高甚至出现超前现象，这可能会引起电压升高及其他电能质量问题。
