低压补偿控制器怎样正确调节？

返回列表来源：发布日期：2025-09-03 16:46:41【大中小】

在低压配电系统中，低压补偿控制器正是整个无功补偿柜的“大脑”，其参数设置是否正确，直接决定了补偿效果的好坏乃至设备的安全。错误的设置可能导致补偿不足、过度补偿、投切振荡甚至电容器损坏。那么，低压补偿控制器到底该如何正确调节呢？

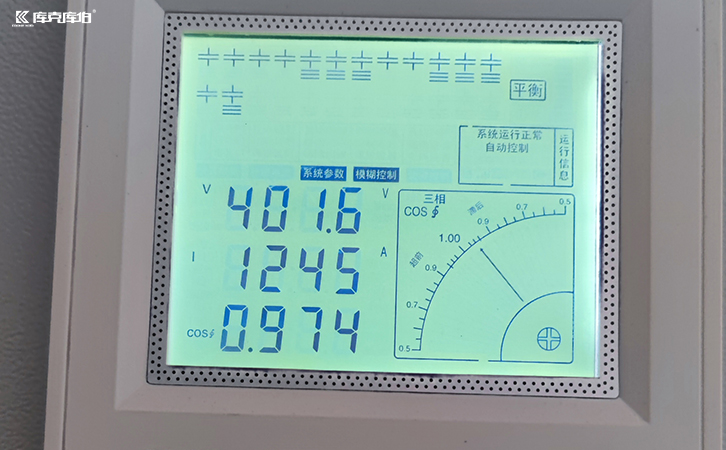

低压补偿控制器

一、基本电气参数设置

这是控制器感知电网的“眼睛”，必须设置准确。

1、pt变比 (pt ratio)：设置电压互感器的变比。例如，输入电压为380v，经380v/100v的pt采样，则变比设置为 3.8（即380/100）。若直接采样，则设为1。

2、ct变比 (ct ratio)：设置电流互感器的变比。这是最常见的错误源头！ct变比 = ct一次侧电流 / ct二次侧电流。

二、投切参数与控制方式设置

1、投切门限与延时：

投入门限 (c/k value)：通常指需要投入一组电容器的无功功率值。可初步设置为单组电容器容量的 60%~100%。

延时时间 (time delay)：为防止负载波动导致电容器频繁投切，必须设置延时。一般设置在 30~120秒之间。负载波动越大，延时应设置越长。

2、投切方式 (control mode)：

循环投切 (rotation)：电容器按顺序循环投切，使各接触器和使用时间均衡，延长设备寿命。推荐此模式。

顺序投切 (sequence)：总是优先投切固定的那几组，容易导致先投的组磨损严重。

三、保护参数设置

这是保障电容器安全运行的“保险丝”。

1、过电压保护 (over voltage protection)：设置一个电压上限，当电网电压超过此值，控制器会逐一切除已投入的电容器。通常设置为 430v ~ 440v。

2、欠电压保护 (under voltage protection)：设置一个电压下限，通常设置为 300v ~ 320v。

3、谐波保护 (harmonic protection)：如果电网谐波较大（特别是3、5、7次），应设置谐波电压保护。当电压畸变率过高时，禁止投入电容器，防止谐波放大烧毁电容器。阈值建议根据现场情况设置（如 4%~5%）。

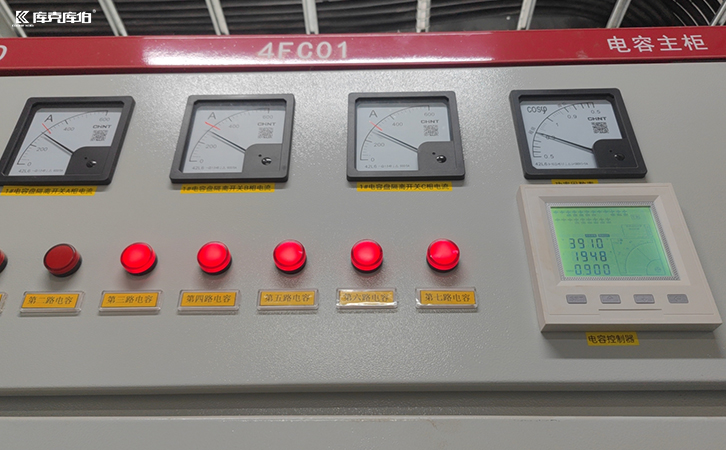

低压补偿控制器

遵循以上步骤，用户就能正确地调节低压补偿控制器，让它成为您配电系统节能降耗的得力助手。如遇复杂情况，建议联系专业电气工程师或设备供应商进行处理。
