并联电容补偿时为什么要串联一个电抗器

返回列表来源：发布日期：2025-09-04 16:48:33【大中小】

在电力系统和工业配电领域，并联电容器用于提高功率因数、稳定电网电压、降低线路损耗。然而，细心的观察者会发现，在实际应用中，这些电容器往往并非直接接入电网，而是会串联一个电抗器后形成一个整体再投入运行。这一设计绝非多余，而是保障补偿系统安全、稳定、高效运行的关键举措。其核心原因主要基于以下三点：

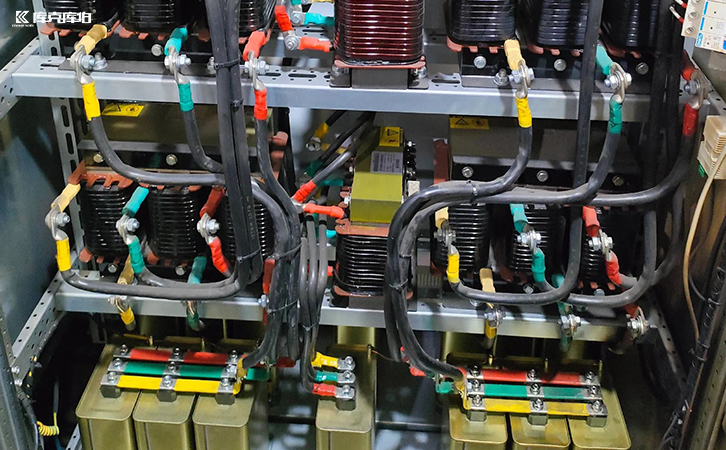

并联电容补偿

一、抑制合闸涌流，保护设备安全

1、危害：巨大的涌流（可达电容器额定电流数十倍甚至上百倍）会对电容器本身、投切开关（接触器或断路器）以及与之相连的电气设备造成严重的电动力和热效应冲击，缩短设备寿命，甚至导致损坏。

2、电抗器的作用：串联电抗器增加了回路的总阻抗（xl = ωl）。在合闸瞬间，高频的涌流会使电抗器的感抗（xl）变得很大，从而有效地限制和阻尼了涌流的幅值和频率，使其被控制在安全范围内（通常规范要求限制在额定电流的5-10倍以下），保护了整个补偿装置和电网设备。

二、防止谐波放大，避免系统谐振

现代电网中充满了大量由变频器、整流器等非线性负载产生的谐波电流。这些谐波会对电容补偿系统构成严重威胁。

电抗器的作用 - 失谐：串联电抗器的目的就是 deliberately 改变lc回路的谐振频率，使其避开电网中主要存在的谐波频率（通常是5次、7次、11次、13次等），从而避免谐振的发生。

三、吸收特定次谐波，改善电能质量（进阶功能）

1、作用：通过精确设计电抗器的电感量，使其与电容器的电容在某一特定次谐波频率下发生串联谐振（例如，调谐至对4.7次谐波频率谐振）。对于该次谐波，lc串联回路阻抗极低，宛如一条“高速公路”，能够主动吸引并吸收（分流）电网中的该次谐波电流，从而阻止其注入上级电网。

2、结果：这种配置不仅保护了电容器，更起到了滤波的作用，主动改善了电网的电能质量。这种装置通常称为调谐滤波器。

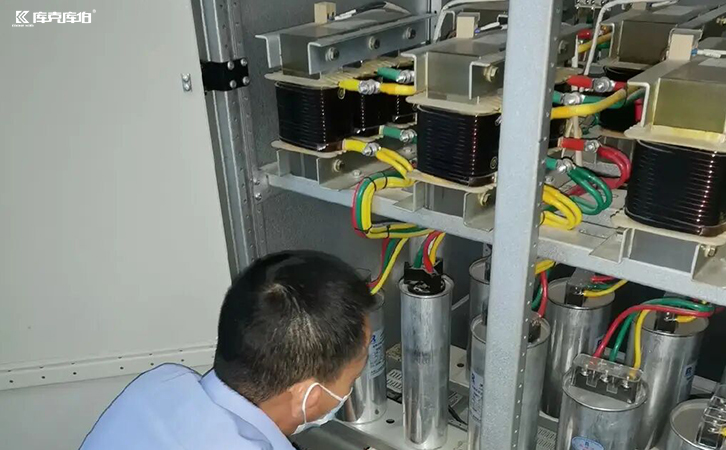

串联电抗器

因此，串联电抗器已不再是可选配件，而是现代无功补偿设计中不可或缺的标准组成部分，是确保补偿系统与复杂电网环境和谐共处的关键所在。
