APF有源滤波器与SVG的技术关联及协同应用解析

返回列表来源：发布日期：2025-05-08 16:17:07【大中小】

apf有源滤波器与SVG（静止无功发生器）在电能质量治理中属于功能互补、硬件同源的核心电力电子装置，两者协同应用能够全面解决电网中的谐波污染与无功缺额问题。随着工业用电设备复杂度的提升，明确两者的技术关联与协同策略，对于构建高效的现代电力系统动态补偿体系具有重要意义。

一、核心功能与技术原理的互补

在电能质量治理中，两者的核心分工明确且互为补充。apf有源滤波器主要致力于谐波治理，通过检测负载谐波电流并产生反向补偿电流来滤除系统杂波，应对频次复杂、动态变化的谐波，典型谐波抑制率可达97%以上。

SVG则专注于无功补偿，通过调节输出电压的相位和幅值来提升功率因数。针对冲击负载和变频负载产生的快速变化的动态无功，SVG支持连续无级调节，响应时间可控制在毫秒级，有效避免了传统电容柜分级投切带来的响应延时。

从硬件组成来看，两者具有高度相似的拓扑结构。它们均采用电压源型变流器作为核心，内部包含直流支撑电容、IGBT模块和滤波电抗等关键部件。

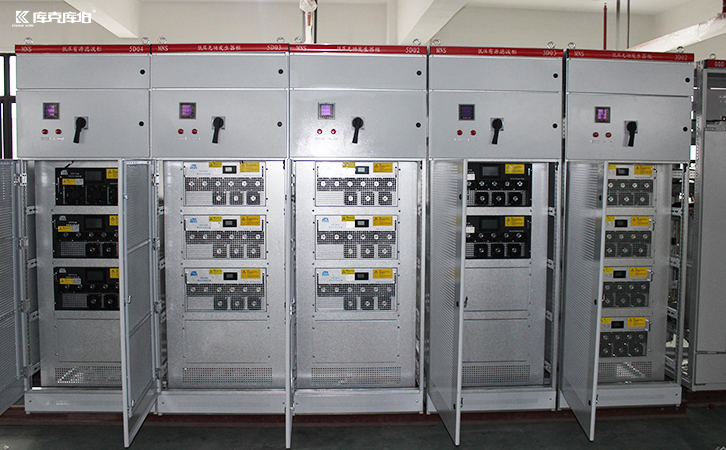

apf有源滤波器

在控制系统方面，现代电能质量治理系统正推动两者的深度集成。通过控制算法的融合，设备能够更精准地识别电网状态，实现谐波滤除与无功补偿的同步优化。

在实际厂区应用中，选型需根据电能质量问题的具体特征因地制宜。如果现场仅存在功率因数波动或设备频繁跳闸等无功缺额问题，通常选用SVG即可满足需求；若同时存在谐波超标与功率因数不达标，则建议将apf有源滤波器与SVG搭配安装。

当系统谐波畸变率较高时，需以apf有源滤波器为主，优先保障设备绝缘与电路板免受谐波干扰，降低系统谐振风险与设备频繁损坏的概率。

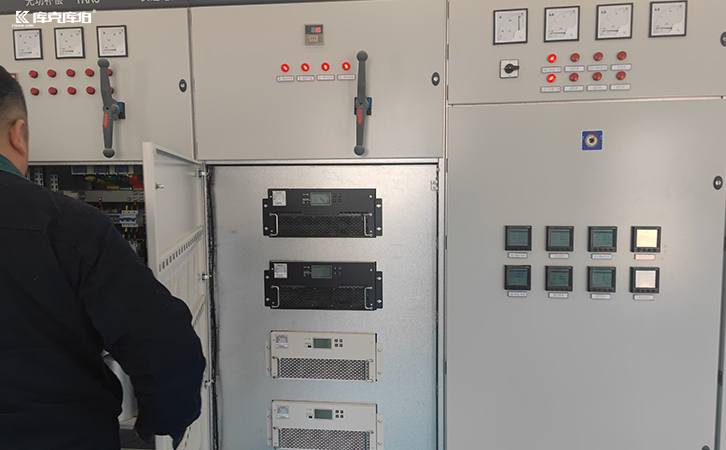

apf电力滤波器

当主要问题为功率因数不达标时，以SVG为主，确保功率因数稳定在考核标准内，从而有效降低力调电费罚款风险，并减少变压器与线路损耗。

综上所述，apf有源滤波器与SVG在技术原理上互补，在硬件架构上同源。通过充分发挥两者的协同效应，企业不仅能提升电能质量治理效果，保障设备安全稳定运行，还能实现更高的经济性与可靠性，为智能电网建设与工厂节能降耗提供有力支撑。
