为什么无功补偿控制器需要与电容器配套使用？

返回列表来源：发布日期：2025-05-08 16:18:42【大中小】

无功补偿控制器与电容器配套使用，是因为两者在功能上形成了“决策与执行”的完整闭环，能够精准、安全、智能地实现电网无功功率的动态补偿。这种组合不仅是电气工程原理的必然要求，也是应对现代复杂用电场景、解决功率因数偏低等问题的标准配置。

一、核心功能互补：构建决策与执行闭环

在无功补偿系统中，无功补偿控制器扮演着“大脑”的角色，负责实时监测电网的功率因数、电压、电流等关键参数，并通过算法计算出所需的无功功率补偿量。而电容器组则作为“执行机构”，根据控制器的指令，实际向电网输出容性无功功率。两者的天然互补，使得系统能够根据负载变化自动调节，避免人工干预的滞后与误差。

二、动态精准控制：满足快速响应需求

现代工业制造、新能源等场景中，非线性负载较多，负载变化快且功率因数波动明显，传统的电容补偿往往存在响应滞后的问题。为了实现动态补偿的精准控制，高性能控制器采用数字信号处理技术，采样周期可短至1ms，投切决策时间不超过20ms。为匹配这种快速控制，电容器组需要配置晶闸管或复合开关等快速投切装置。对于冲击负荷较突出或谐波、无功问题并存的复杂现场，还可以将电容器组与SVG（静止无功发生器）等设备结合，形成组合治理方案，以实现更优的动态响应。

三、安全协同与智能运维：保障系统稳定运行

除了补偿功能，控制器与电容器的配套还体现在系统保护与数据交互的协同上。

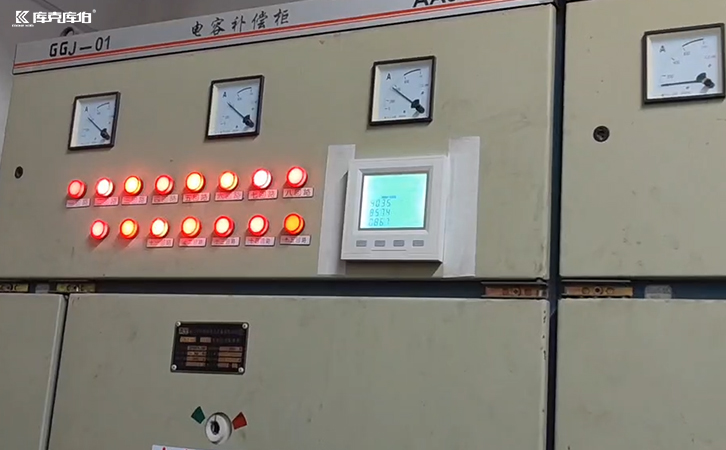

无功补偿控制器

1.实时监测与安全保护

控制器会实时监测电容器组的运行状态，包括温度、电流、电压等参数。当检测到过压、过流、三相不平衡等异常情况时，控制器能够立即发出指令切断电容器组，防止设备损坏，保障配电系统的安全。

2.数据采集与预测性维护

新一代控制器具备智能运维功能，通过采集电容器的容量衰减率、等效串联电阻、投切次数等运行数据，系统可以进行状态评估和预测性维护。这有助于企业提前发现潜在隐患，降低后期维护成本，提高设备的整体使用寿命。

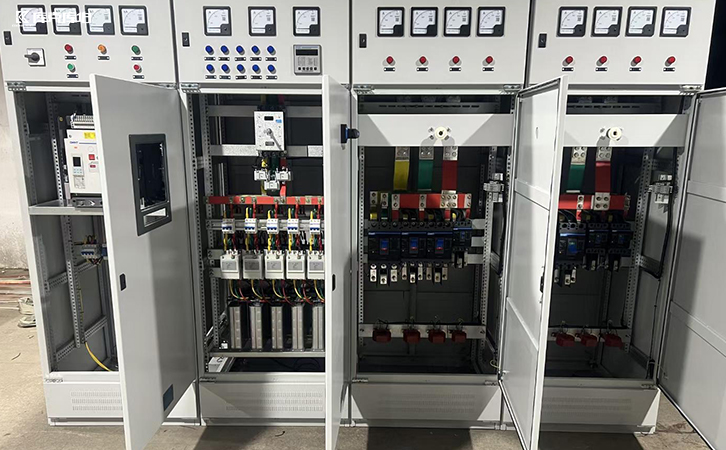

无功补偿控制器

四、实际选型与综合治理建议

在实际的电能质量综合治理项目中，单一设备不一定适合所有场景。针对无功不足、功率因数偏低等问题，建议采取以下策略：

按负载特性匹配控制器与电容器容量，确保补偿精度。
优先选择具有通信接口和智能分析功能的系统，以便融入整体运维管理。
对于存在多种电能质量问题的配电系统，可结合现场检测数据，采用电容电抗、SVG、APF（有源滤波器）等组合治理方案。
定期进行参数校准和功能测试，确保设备长期稳定运行。

通过合理的设备选型与方案定制，企业可以有效改善电能质量，避免因功率因数不达标而产生的额外费用，保障生产用电的安全与高效。
