SVG静止无功补偿器在光伏行业的应用

返回列表来源：发布日期：2025-05-09 16:11:23【大中小】

随着光伏渗透率的不断提升，电网对无功支撑和电压稳定的要求日益严格，svg静止无功补偿器凭借其毫秒级响应和精确控制特性，在光伏领域展现出不可替代的技术优势。

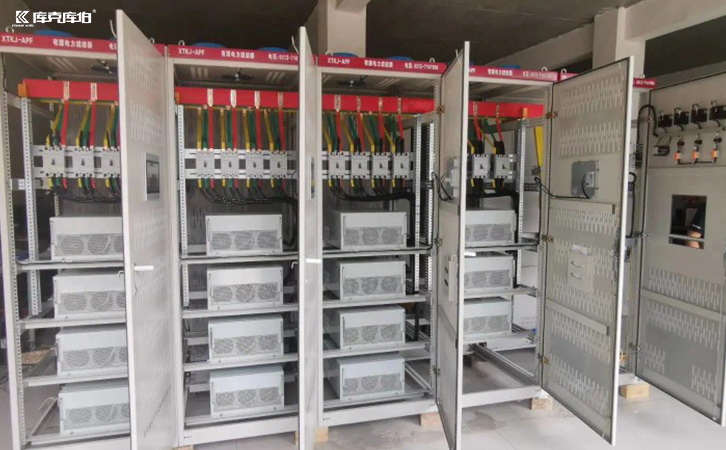

svg静止无功补偿器

一、光伏逆变器无功补偿的协同控制

svg静止无功补偿器与光伏逆变器形成优势互补的无功调节体系：

1、动态响应配合：svg静止无功补偿器（响应时间≤10ms）弥补逆变器（响应时间100-200ms）的速度局限。

2、容量互补设计：逆变器提供±0.9pf范围内的持续无功，svg静止无功补偿器处理突发性无功波动。

3、协调控制策略：通过pq-v下垂控制实现功率分配。

二、光伏电站并网点的电压稳定

svg静止无功补偿器在光伏并网点发挥关键稳压作用：

1、快速抑制电压波动：在云层遮挡等功率突变时，10ms内注入/吸收无功功率。

2、夜间调压模式：光伏零发时段提供容性无功支撑线路电压。

3、谐波补偿功能：滤除逆变器产生的高频谐波（thd＜3%）。

三、光伏扶贫电站的电能质量提升

在电网薄弱的农村地区，svg静止无功补偿器有效解决：

1、低电压问题：通过动态无功支撑将末端电压提升5-8%

2、三相不平衡：分相补偿能力使不平衡度＜2%

3、功率因数达标：稳定维持在0.98以上

四、大型光伏基地的暂态电压支撑

针对电网故障时的暂态电压问题，svg静止无功补偿器提供：

1、低压穿越能力：在电压跌落至20%时持续运行1000ms

2、动态电压恢复：0.5s内将电压恢复至90%额定值

3、故障后快速重建：协助系统恢复稳定

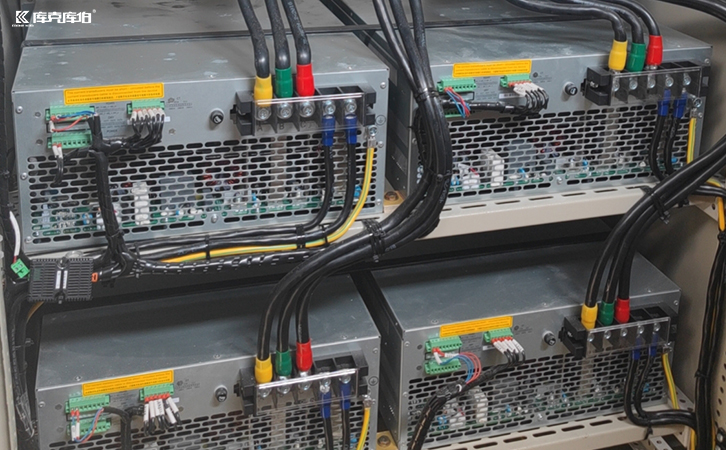

静态无功补偿器

综上所述，本文深入分析了svg静止无功补偿器在光伏行业的四大应用场景，揭示其在提升电站性能、保障电网安全方面的重要作用。
