APF滤波器如何进行高次谐波治理？工作原理与应用解析

返回列表来源：发布日期：2024-03-20 16:39:14【大中小】

apf.html">apf滤波器主要通过实时监测电力系统中的电流和电压波形，并利用内部控制系统生成与谐波相位相反的补偿电流，从而抵消系统中的高次谐波干扰。作为一种有源滤波技术，它能够应对频次复杂、动态变化的谐波问题，为电力设备的安全运行提供支持。

一、为什么电力系统需要高次谐波治理

在工业和商业电力系统中，高次谐波是一种常见的电能质量干扰现象。虽然谐波无法通过肉眼直接观测，但长期超标可能会击穿设备绝缘、干扰电路板正常工作，进而导致电机老化加速、变压器温升过高甚至设备频繁跳闸。传统的无源滤波多通过LC回路滤除固定频次谐波，而在面对现代电网中复杂多变的负载时，采用「apf滤波器」进行「高次谐波治理」，能够更灵活地应对动态变化的谐波环境，降低系统谐振风险。

二、APF滤波器的核心工作原理

「apf」作为一种主动式滤波设备，其核心在于精确的电流控制与快速响应。其工作流程主要依赖以下几个关键部分：

1.信号检测

设备通过高精度的电流传感器和电压传感器，实时采集电力系统中的电流和电压波形数据，并将数据传输至控制中枢。

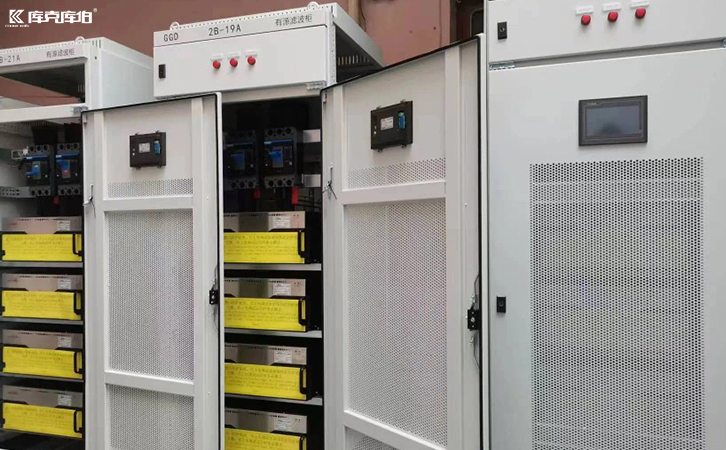

apf滤波器

2.智能分析

控制系统通常由微处理器或DSP（数字信号处理器）等硬件组成。作为智能化核心，它对采集到的数据进行快速分析，准确判断系统中的谐波成分与大小。

3.反向补偿

基于分析结果，系统指令功率电子器件（如IGBT绝缘栅双极型晶体管）通过调整开关频率和占空比，生成与目标谐波幅值相等、相位相反的补偿电流，注入电网以抵消谐波干扰。

高次谐波治理

三、APF在实际工况中的应用特点

在实际部署中，APF设备通常采用并联方式接入电力网络。它能够根据电力设备的实时负载条件和谐波变化情况，动态调整补偿电流的大小和相位。由于工业现场常伴有冲击负载或变频负载，系统对响应速度要求较高。APF具备较快的动态响应能力，能够在一定条件下支持复杂工况下的精确控制。合理配置此类设备，不仅有助于保护电力设备免受谐波损坏，也有机会改善整体电力系统的工作效率与电能质量。
