无功补偿中纯电容补偿方案的可行性与应用场景分析

返回列表来源：发布日期：2023-08-10 15:51:20【大中小】

纯电容补偿方案在无功补偿中具备较高的可行性，能够通过注入容性无功电流有效改善系统功率因数、稳定电压并降低线路损耗，在各类工业与电力配电系统中具有广泛的应用价值。针对企业常见的无功不足和功率因数偏低问题，合理配置电容补偿设备是提升电能质量的基础手段之一。

一、纯电容补偿的核心原理与可行性分析

在电力系统中，当负载存在感性无功时，通过并联纯电容器可以产生电容性无功电流。该电流与负载的感性无功电流相位相反，能够抵消部分感性无功，从而改善整体功率因数。这种补偿方式结构相对简单，不需要依赖过于复杂的控制系统，有助于提高电力系统的运行效率。

感性无功负载容易引起电压波动，进而影响电力系统的稳定运行。引入电容补偿后，可以通过改善功率因数来提高电压质量，在一定程度上降低电压波动幅度。此外，电容补偿还能为系统提供额外的无功容量支持，使配电网络更具弹性，有助于适应负载变化和应对部分故障情况。

感性无功电流会增加电力系统中的线路损耗，导致电能浪费。通过电容补偿降低系统中的感性无功比例，有助于减少电能及线路的不必要消耗。同时，补偿后电力系统的总负荷电流通常会相应降低，有助于减轻变压器和线缆的工作压力，延长设备使用寿命。

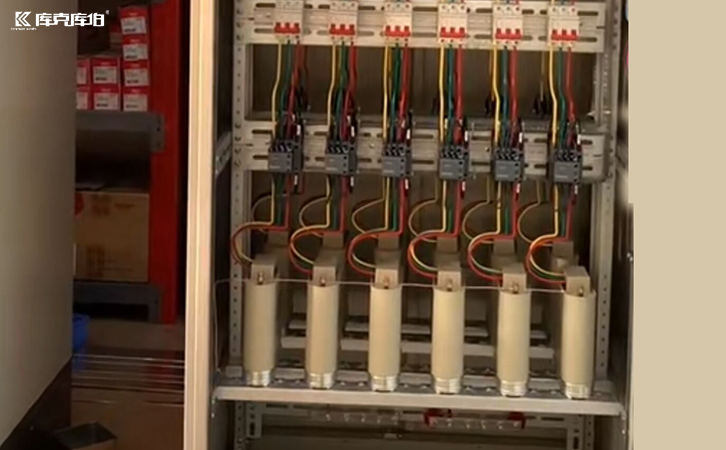

纯电容补偿方案

纯电容补偿在变压器、高压输电线路以及常规工业生产中均有应用基础。然而，在现代工业制造、新能源、冶金、化工等场景中，变频器、整流器等非线性负载较多，配电系统往往不仅存在无功不足，还可能伴随谐波干扰、三相不平衡和电压波动等复杂问题。

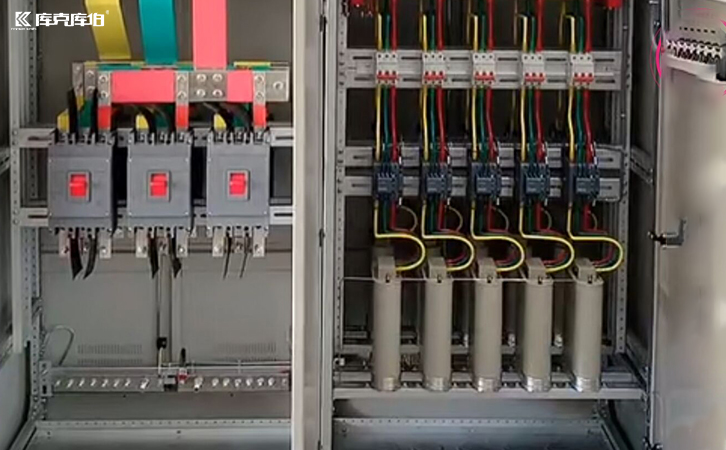

无功补偿方案

通过前期的现场电能质量检测、负载分析与方案定制，企业能够更准确地匹配低压干式电容器、防爆电容器或相关有源治理设备。这种基于实际工况的配置方式，有助于保障补偿设备在复杂环境下的长期稳定运行，从而实现更安全、高效的无功补偿与电能质量优化。
