谐波对电力系统的危害及谐波治理装置的工作原理

返回列表来源：发布日期：2024-02-22 16:33:03【大中小】

谐波会导致电力设备过热、绝缘击穿以及电网运行不稳定，而谐波治理装置主要通过滤波和反向补偿技术来消除系统中的电流杂波，从而保障电力系统的安全与可靠运行。

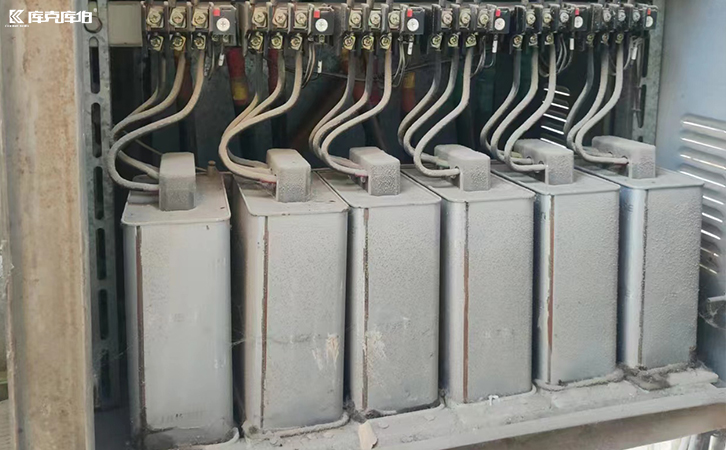

谐波治理装置

一、谐波对电力系统与设备的具体危害

谐波是电力系统中不可忽视的电能质量问题。长期存在的谐波超标不仅无法通过肉眼直接观测，还会对设备和电网造成多方面的负面影响。首先，谐波会导致电力设备过载、温升过高，加速电机老化，甚至可能击穿设备绝缘、干扰电路板正常工作，引发设备频繁损坏或烧毁。其次，谐波会造成电网的功率损失以及电压和电流的失调，增加系统谐振风险，给电网的稳定运行带来隐患。充分认识谐波的危害，是采取有效电能质量改善措施的前提。

二、谐波治理装置的核心工作原理

为了应对复杂的电能质量问题，谐波治理装置通常采用滤波与补偿相结合的技术路径，以有效降低系统中的谐波含量。

1.滤波技术：剔除杂波保留基波

滤波是指使用特定的滤波器将谐波信号剔除，仅保留基波信号。根据现场谐波频率的不同，系统可选择低通、高通或带通等不同类型的滤波器。传统的无源滤波多通过LC回路滤除固定频次的谐波，而现代的有源滤波技术则能够应对频次复杂且动态变化的谐波环境，从而减少对设备和电网的冲击。

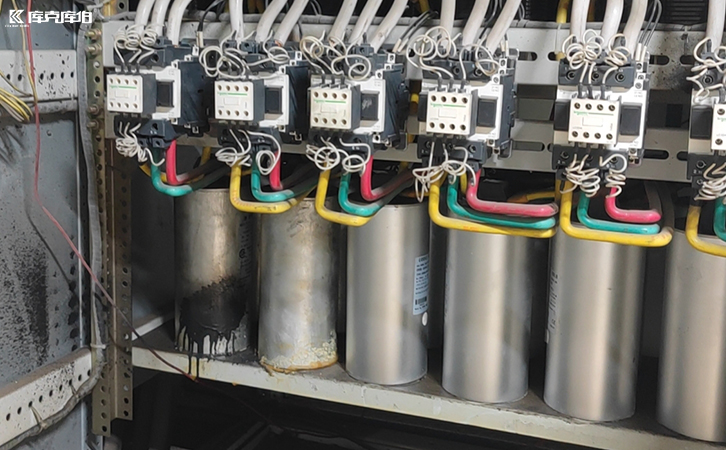

谐波的危害

2.补偿技术：反向信号抵消谐波

在滤波的基础上，补偿技术通过对谐波信号进行反向处理来实现深度治理。补偿装置通常由谐波发生器、逆变器和控制系统组成，通过计算机实时监测，产生与系统谐波相位相反、幅值相等的反向谐波信号。两者相互抵消，从而达到控制谐波的效果。这种动态调节方式有助于实现更精准的电能质量优化。

三、谐波治理装置的典型应用场景与方案选型

谐波治理装置的应用范围十分广泛。在工业领域，它常被应用于变压器、发电机、电焊机等电力设备，以降低电容鼓包漏液和频繁跳闸等风险。在建筑领域，照明设备、电梯和空调等电气系统也常配备此类装置以改善用电环境。在电力系统中，它主要用于电网的谐波抑制和功率质量改善。
