无功补偿投切开关怎么选

返回列表来源：发布日期：2024-06-20 16:19:46【大中小】

相信很多电工或是用户都清楚，在电力系统投入电容器设备使用过程中都会出现涌流问题。为了减少电容器投入时的涌流，很多用户采用无功补偿投切开关解决问题。但投切开关的种类非常多，到底应该怎么选？

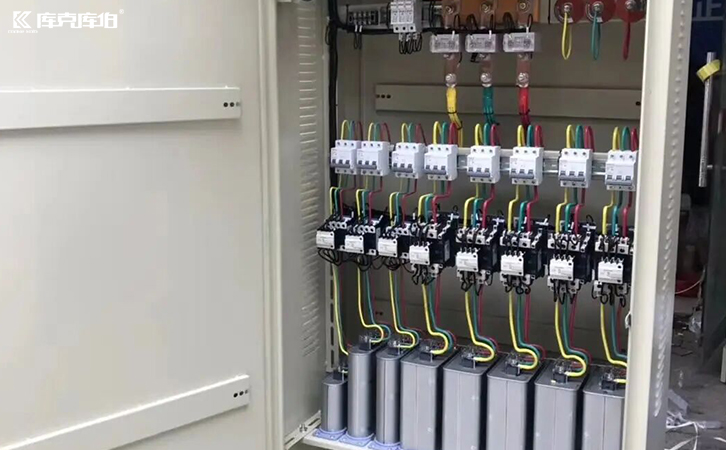

无功补偿投切开关

一、选择无功补偿投切开关时，需要考虑以下几个关键因素：

⑴电压等级和额定电流：首先要确保选择的开关符合系统的电压等级和额定电流要求。无功补偿通常是在中压或低压电网中进行，因此开关的额定电压和电流应与电网的操作参数匹配。

⑵操作方式和类型：

①机械开关：传统的机械式开关适用于较小的无功补偿装置，操作简单，成本较低。

②电子开关：对于大功率无功补偿装置，电子开关通常更为合适，因为它们可以提供更快的响应时间和更精确的控制。电子开关可以是晶闸管（scr）或者现代的igbt开关等。

⑶响应速度和调节能力：选择开关时要考虑其响应速度和调节能力。特别是在需要动态响应的应用中，如快速变化的负载条件或频繁变动的电网条件下，开关需要能够快速、精确地切换和调节无功补偿。

⑷环境条件和安装要求：考虑到无功补偿装置通常安装在电网或者工业环境中，选择开关时要考虑其耐用性、防护等级以及适应不同的环境条件的能力。

二、无功补偿投切开关各类型选择标准参考：

⑴接触器，一定要选电容器专用的，而且最好选择大的品牌，电流要大于电容器额定电流的1.5倍，此外还要注意线包电压是220v还是380v的，因为在某些特殊的场合，是没有220v的电源的，此时应当选择380v的。

⑵复合开关或晶闸管开关，市场上这个质量也是参差不齐的，最好选择大品牌，电流要等于电容器额定电流的1.5倍～2倍，还要注意除了电压是12v还是24v的，要与控制器匹配，最好是控制器和晶闸管开关、复合开关同一厂做的，确保能实现过0投切，避免投切涌流。

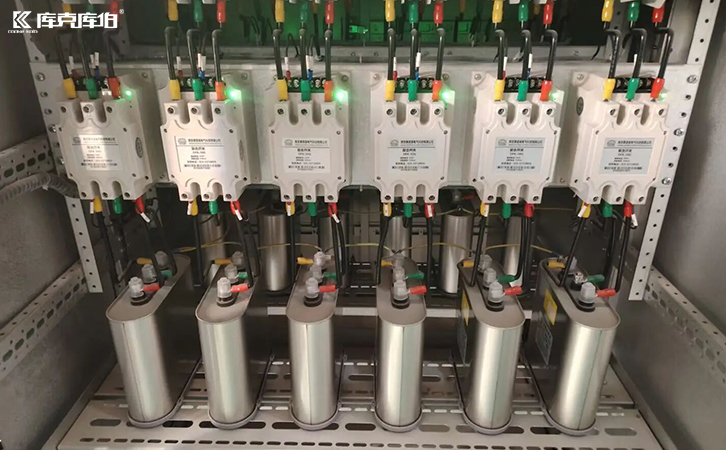

无功补偿投切开关

选择无功补偿投切开关需要综合考虑电网参数、应用需求、性能要求以及安全和经济等方面的因素，以确保选择的开关能够有效地支持系统的无功补偿功能。
