无功补偿时滤波电抗器的参数选择

返回列表来源：发布日期：2023-03-02 15:21:53【大中小】

受到谐波问题的影响，工业用户进行无功补偿时，通常会串联滤波电抗器进行谐波治理。串联滤波电抗器，可以起到限制合闸涌流、抑制电网谐波的效果，从而避免电力电容器组受到损害，同时可以避免电容器对谐波的放大及谐振问题。

1、为什么要合理选择电抗率

大多数工业用户，并不知道如何选择电抗率。一般情况下，滤波电抗器的电抗率，需要根据现场谐波次数来选择。如果电抗率选择不当的话，极有可能引发谐振。例如当系统谐波以3次谐波为主时，选用7%电抗率的电抗器，极可能引起3次谐波的放大和谐振。

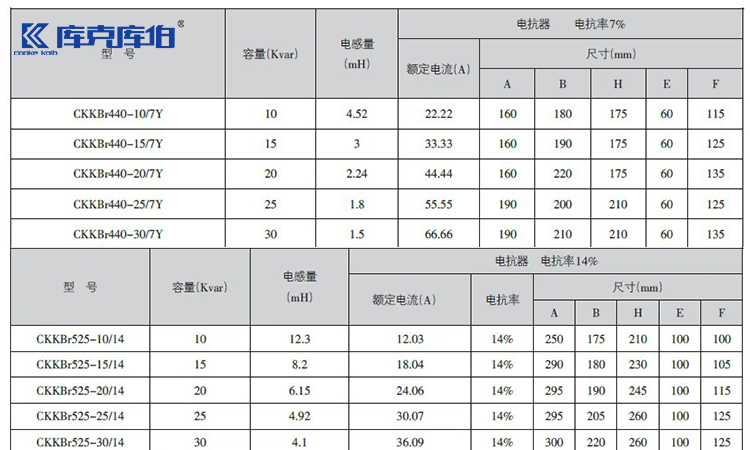

无功补偿时滤波电抗器的参数选择

2、如何合理选择电抗率

选择滤波电抗器的电抗率之前，一定要对谐波进行测试。再根据测试结果，选择合适的电抗率。

①当系统中3次谐波含量超过或接近标准限值时，宜选用14%电抗率的滤波电抗器；

②当系统中5次谐波含量超过或接近标准限值时，宜选用7%电抗率的滤波电抗器；

③当系统以3次谐波、5次谐波为主、且两者含量均较大时，建议采用14%电抗率滤波电抗器与7%电抗率电抗器混装的方式；

④当系统以3次、5次为主、且含量均较小时，可不串联滤波电抗器；

合理选择电抗率，能有效避免谐波放大及谐振问题。除了滤波电抗器外，工业用户还可以通过安装apf有源滤波器的方式治理谐波。如果您需要进行谐波治理的话，可以直接联系库克库伯电气咨询。
