无功补偿控制器在电容柜中的正确安装位置与布线规范

返回列表来源：发布日期：2024-10-18 16:15:46【大中小】

无功补偿控制器在电容柜中的正确安装位置通常推荐在柜门正面或柜体上部，同时需尽量靠近电压与电流采样点并远离强电元件，以确保信号采集准确并降低电磁干扰。合理的安装布局与规范的接线方式，有助于提升整个补偿系统的运行稳定性，并为后续的日常维护提供便利。

一、无功补偿控制器的推荐安装位置

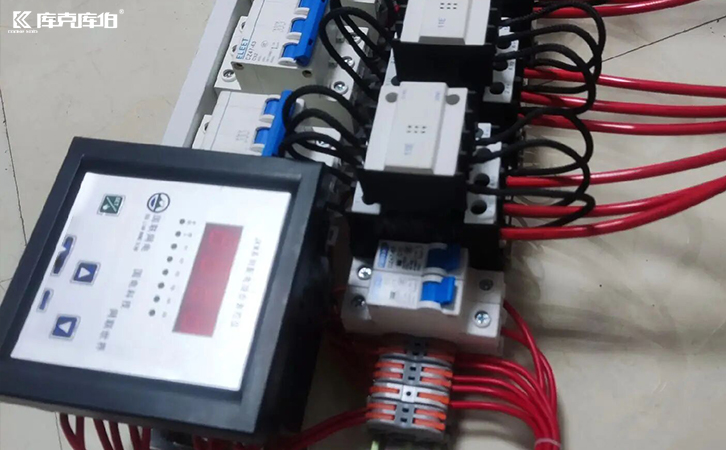

将控制器面板安装在电容柜门的正面，是较为常见的做法，这有助于操作人员直观地观察运行状态和进行调试。如果柜门空间受限，也可以考虑将其安装在柜体的上部区域，这种方式能够在一定程度上减少控制线路的长度，优化柜内空间布局。

控制器在运行过程中需要实时接收电压信号和电流互感器（CT）信号。因此，在安装时应尽量使其靠近信号输入点。缩短信号传输距离有助于减少线路损耗，并降低外界环境对微弱信号造成的干扰，从而保障采样数据的准确性。

电容柜内通常包含接触器、断路器等强电设备。在规划安装位置时，应避免将控制器与这些强电元件靠得过近，以降低电磁干扰对控制器内部电子元器件及信号处理模块的影响。

无功补偿控制器

控制器在工作时会产生一定热量，需确保其周围预留足够的散热空间，避免因局部温度过高而影响设备的运行稳定性。在固定方面，建议使用螺钉或专用卡扣将控制器牢固安装，防止因柜体振动导致内部接线松动或接触不良。

电压信号线和电流信号线的传输质量直接影响控制精度。布线时应采用屏蔽线，并尽量避免与大功率动力电缆平行走线。若必须交叉，应尽量保持垂直，以进一步减少电磁干扰。

无功补偿控制器

为了便于日常监控和维护，控制器面板的安装高度建议设置在1.2米至1.6米之间，符合常规操作习惯。此外，在控制器的电源前端应配置合适的保险丝或微型断路器，以便在电源出现异常波动时提供保护，降低设备损坏风险。

合理选择无功补偿控制器的安装位置并严格执行布线规范，是保障电容补偿柜稳定运行的基础。通过优化空间布局、控制信号干扰以及完善防护措施，有助于延长设备的使用寿命，并提升整体电能质量治理系统的可靠性。
