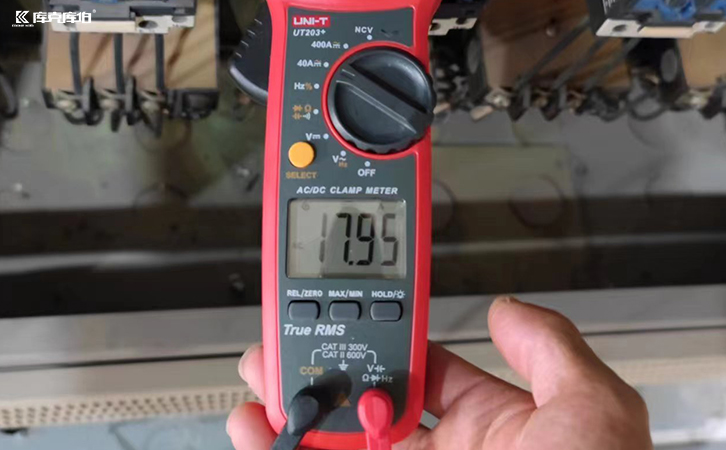

无功补偿控制器取样电流小于20A显示功率因数为1正常吗
在无功补偿系统运行过程中，控制器显示的功率因数值是评估补偿效果的重要依据。当取样电流小于20a时显示功率因数为1（即完全补偿状态）的情况，需要从测量原理、系统特性和设备参数等多方面进行综合分析。那么，这种情况属于正常现象吗？
一、测量原理与技术特性分析
现代无功补偿控制器通常采用矢量计算法测量功率因数，其精度与取样电流大小直接相关。当负载电流低于20a时，可能进入测量装置的临界工作区，此时测量误差会显著增大。部分控制器在低电流状态下会自动切换测量模式，可能导致显示值固定在1。
二、系统工况与测量准确性关系
在轻载工况下（电流<20a），系统的无功分量可能确实很小，此时功率因数接近1属于正常现象。但需要结合电压波形、谐波含量等参数综合判断。若系统存在谐波干扰，基波功率因数显示为1而实际总功率因数可能偏低。建议使用专业电能质量分析仪进行对比测量，验证控制器显示值的真实性。
三、设备参数设置问题探讨
控制器参数设置不当是导致异常显示的常见原因。电流变比设置错误会使测量系统对实际电流的感知出现偏差；功率因数计算方式选择不当（如采用位移因数代替真功率因数）也会造成显示异常。此外，部分控制器设有最小动作电流阈值（通常可设置范围为5-30a），当取样电流低于此值时可能保持最后状态不变。
四、硬件故障可能性分析
显示异常可能是硬件故障的信号：电流互感器二次侧开路或短路会导致测量失效；信号处理电路故障可能造成数据锁定；主板a/d转换器损坏会使数值固定不变。可通过对比三相测量值、检查历史数据曲线、进行模拟信号测试等方法排查硬件问题。值得注意的是，某些控制器在自检失败时会默认显示功率因数为1，这是一种保护性设计。
无功补偿控制器在低电流状态下显示功率因数为1的现象，既可能是系统真实状态的反映，也可能预示着测量问题或设备故障。正确的处理方式是根据具体设备型号、系统特性和工况变化进行综合判断，避免简单归因。
