无功补偿控制器的主要用途与工作原理详解

返回列表来源：发布日期：2025-03-18 16:18:21【大中小】

无功补偿控制器是无功补偿系统的核心控制设备，主要用于实时监测和调节电网的无功功率，以达到提高功率因数、降低线路损耗和改善电压质量的目的。其工作原理是通过互感器采集电网数据，经算法计算无功需求后，自动发出指令投切补偿设备，从而实现无功功率的动态平衡。在复杂的工业与新能源场景中，配合合理的电能质量综合治理方案，有助于进一步保障配电系统的稳定运行。

一、无功补偿控制器的主要用途

1. 提高系统功率因数

在电网运行中，无功补偿控制器通过实时检测电网中的无功功率需求，自动投切电容器组或其他无功补偿设备。这一过程能够有效减少无功功率在电网中的长距离流动，从而提升系统的整体功率因数，使其满足电网的考核与运行要求。

2. 降低线路与设备损耗

无功功率在输电线路中的流动会增加线路电流，导致额外的能量损耗和发热。通过优化无功功率的分布，控制器能够降低线路电流，减少电能传输过程中的损耗，提高能源利用效率。

3. 改善电网电压质量

无功功率的不平衡或剧烈波动容易引起电网电压波动，影响用电设备的正常运行。控制器通过动态调节无功补偿设备的投入与切除，能够稳定电网电压，改善整体电能质量。

4. 延长电气设备使用寿命

减少无功功率的流动可以降低变压器、电缆等电气设备的负载电流，减少设备的发热和绝缘老化。这在一定程度上有助于延长配电设备的使用寿命，降低后期的维护成本。

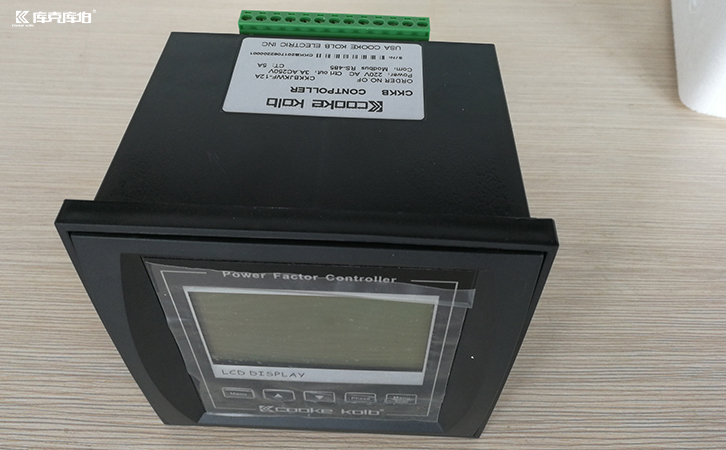

无功补偿控制器

5. 支持新能源稳定并网

在风能、太阳能等新能源发电系统中，由于出力具有波动性，无功功率的变化也较为频繁。控制器能够快速响应无功功率的变化，支持新能源发电系统的稳定并网运行，减少对主电网的冲击。

二、无功补偿控制器的工作原理

1. 实时数据采集

控制器需要通过电压互感器（PT）和电流互感器（CT）实时采集电网的电压、电流信号。这些基础数据是控制器进行后续分析和决策的前提。

2. 无功功率计算与分析

控制器根据采集到的电压和电流数据，计算电网中的实时无功功率需求。通常，控制器会采用快速傅里叶变换（FFT）等算法对电网信号进行分析，以准确识别无功功率的大小、方向以及谐波成分，为控制策略提供依据。

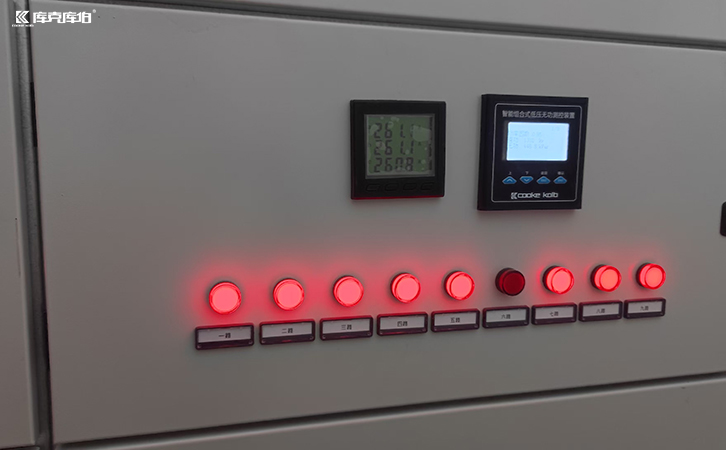

无功补偿控制器

3. 控制策略生成与指令执行

在计算出无功需求后，控制器会根据预设的控制策略生成控制指令。随后，控制器向执行机构发送信号，自动投切电容器组或调节动态补偿设备，实现无功功率的实时平衡。

三、复杂工况下的电能质量综合治理

在实际的工业制造、新能源、冶金、化工等场景中，配电系统往往不仅存在无功不足的问题，还可能伴随谐波干扰、三相不平衡等复杂工况。此时，单一的控制器和基础电容补偿可能无法达到理想的治理效果。

针对这类情况，需要结合现场检测数据和负载特性进行综合评估。例如，当谐波问题较为突出时，可重点评估有源滤波器（APF）；当无功波动明显时，可评估静止无功发生器（SVG）；对于多种问题并存的场景，可采用APF、SVG与电容电抗相结合的组合治理方案。库克库伯电气在电能质量综合治理领域，可根据现场工况提供低压干式电容器、防爆电容器、APF、SVG等产品及组合方案，旨在通过合理的设备选型与参数配置，协助企业改善电能质量，保障配电系统的安全与稳定运行。
