无功补偿控制器采样的是母排电流还是补偿柜的电流？

返回列表来源：发布日期：2025-02-10 14:17:59【大中小】

无功补偿控制器通常采样的是母排电流，而不是补偿柜的电流。以下是详细说明：

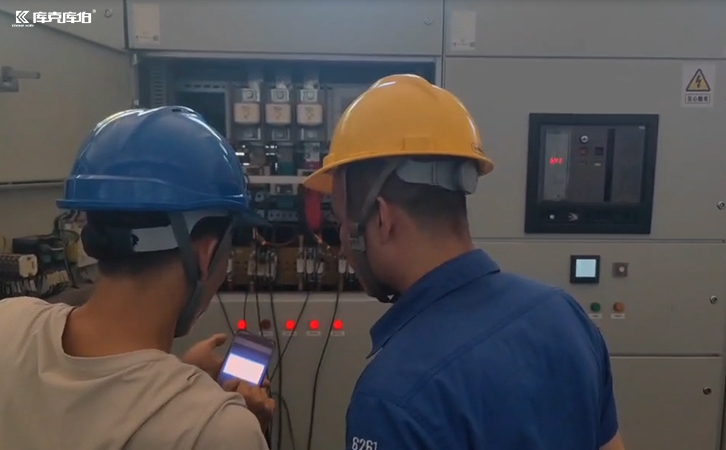

无功补偿控制器

1.采样母排电流的原因

系统整体无功需求：无功补偿的目的是改善整个电力系统的功率因数，因此需要监测母排上的总电流，以反映系统的整体无功需求。

补偿精度：母排电流包含了所有负载的无功电流信息，采样母排电流可以更准确地计算系统所需的无功补偿量。

避免局部干扰：如果采样补偿柜的电流，可能会受到电容器投切时的瞬态电流影响，导致控制器误判。

2.采样位置

母排电流采样点：通常安装在母排上，位于补偿柜的上游（即负载侧），确保能够监测到所有负载的电流。

电压采样：同时还需要采样母排的电压信号，用于计算功率因数、无功功率等参数。

3.补偿柜电流的作用

补偿柜电流通常用于内部保护和控制，例如：监测电容器的投切状态。检测过流或过载情况。防止电容器组过补偿或欠补偿。

但补偿柜电流不会直接用于无功补偿控制器的计算。

4.特殊情况

在某些分布式补偿系统中（如动态无功补偿装置svg或apf），可能会采样补偿柜的输出电流，但这属于特殊应用场景，与传统无功补偿控制器不同。

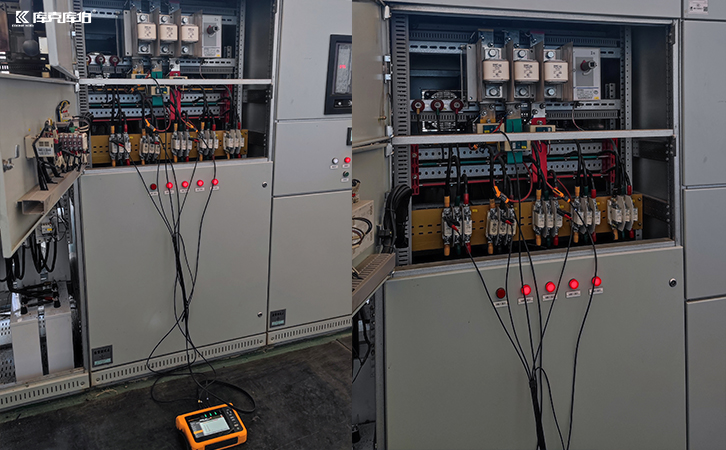

无功补偿控制器

无功补偿控制器采样的是母排电流，以确保准确反映系统的无功需求，从而进行合理的补偿。补偿柜电流主要用于内部保护和控制，不直接用于无功补偿的计算。
