无功补偿柜与电容补偿柜的区别及选型指南

返回列表来源：发布日期：2026-01-08 15:11:12【大中小】

对于大多数常规工业应用，技术成熟且经济实用的电容补偿柜具备较高的性价比，而在电能质量要求严苛、负载快速波动的特殊场景下，采用包含 SVG 等先进技术的无功补偿柜则能带来更显著的综合效益。在电力系统优化和电能质量提升领域，工程技术人员常常需要在这两类设备中做出选择，了解它们的本质差异是合理选型的前提。

一、无功补偿柜与电容补偿柜的定义差异

无功补偿柜是一个广义概念，指通过不同技术手段对电力系统中的无功功率进行补偿的成套装置。它可能包含电容补偿、STATCOM（静态同步补偿器）、SVG（静止无功发生器）等多种技术路径。

电容补偿柜则特指以电力电容器为核心元件的无功补偿装置，通过并联电容器组向系统提供容性无功，是应用广泛的经典无功补偿形式。

二、核心技术与优势对比

电容补偿柜的技术特点

成本效益高：初始投资较低，日常维护相对简单。
技术成熟：拥有长期的应用历史，运行可靠性得到充分验证。
直接有效：对改善功率因数、降低线路损耗效果显著。
安装简便：适用于大多数标准工业场景的配电系统。

三、先进无功补偿装置的技术特点

以 SVG 和 STATCOM 为代表的先进装置具备以下优势：

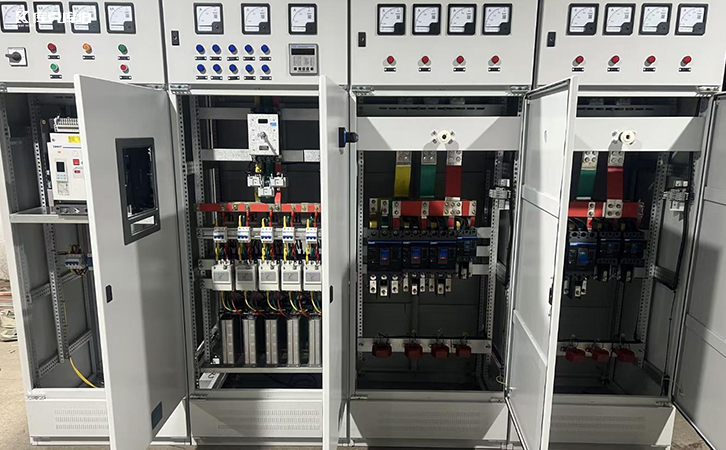

无功补偿柜

动态响应：可实现毫秒级全响应补偿，适应快速变化的负载。
谐波治理能力：部分装置兼具滤波功能，可改善电能质量。
精确控制：能够连续平滑调节无功输出。
适应性强：特别适用于焊接设备、轧钢机等负载快速波动的场景。

四、实际应用场景与选型指南

适用电容补偿柜的场景

当用电环境满足以下条件时，电容补偿柜是理想选择：

负载相对稳定的工厂、商业建筑及住宅小区。
功率因数持续偏低且变化缓慢的场合。
预算有限但需要满足基本考核要求的配电项目。
谐波含量较低（THD 较小）的电网环境。

五、适用先进无功补偿装置的场景

对于电能质量要求严苛、负载快速波动或存在复杂谐波干扰的特殊场景，投资于动态无功补偿装置能更好地保障系统稳定运行。

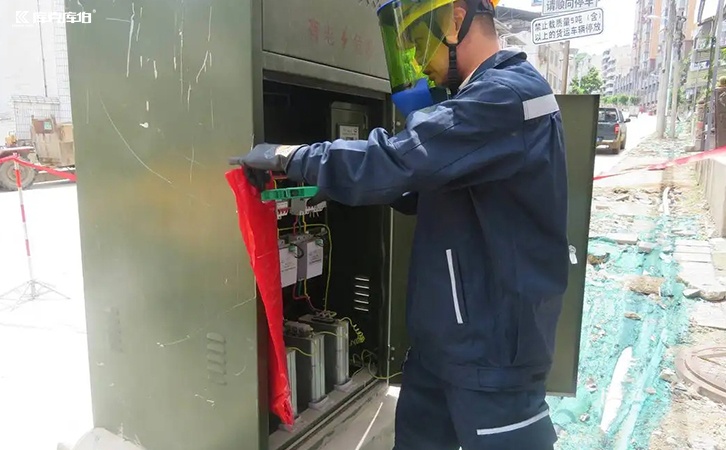

电容补偿柜

综合电能质量治理方案

在实际工业现场，单一的补偿方式有时难以满足复杂的用电需求。库克库伯电气面向工业制造、新能源、冶金、化工等用电场景，提供全面的电能质量综合治理产品与技术服务。针对无功不足、功率因数偏低、谐波干扰等问题，可结合现场检测数据与治理目标，提供低压干式电容器、防爆电容器、电抗器、晶闸管投切开关、无功补偿柜、APF 有源滤波器及 SVG 静止无功发生器等产品。

在方案配置上，APF 通常用于谐波治理，SVG 用于动态无功补偿，而电容电抗主要用于相对稳定的基础无功补偿。对于多种电能质量问题并存的现场，可采用 APF 与 SVG、电容电抗相结合的组合治理方案。库克库伯的低压干式电容器采用全干式结构，设计使用寿命可达 15 年以上，其防爆型电容器通过了相关委托试验，能够有效降低复杂工况下的运行风险，为新建厂区及老旧配电系统改造提供可靠支持。
