无功补偿电容器是串联还是并联

返回列表来源：发布日期：2025-02-26 15:40:47【大中小】

无功补偿电容器通常用于各行业电力系统的功率因数补偿工作中，其实际使用中效果显著。但在安装过程中，一些用户不清楚到底是并联安装还是串联安装。接下来就让电容器制造商库克库伯给用户们详细科普！

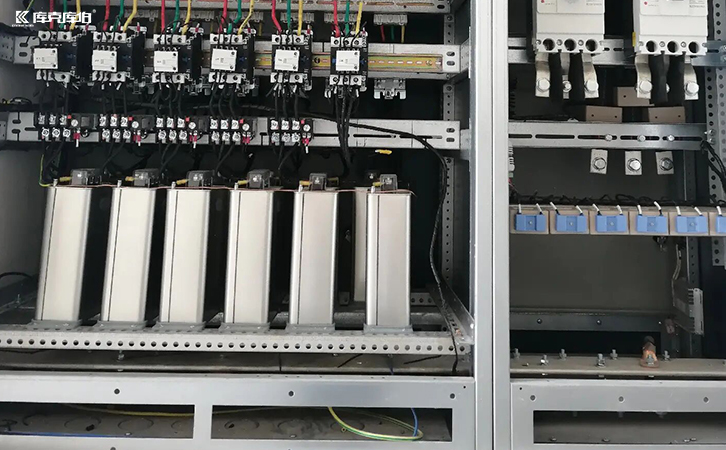

无功补偿电容器

无功补偿电容器通常采用并联方式接入电力系统。以下是并联补偿的特点和原因：

1.并联补偿的特点

直接连接：电容器并联在负载或系统中，提供无功功率，补偿感性负载（如电动机、变压器）所需的无功功率。

提高功率因数：通过补偿无功功率，减少线路和变压器中的无功电流，降低损耗，提升电压稳定性。

2.并联补偿的优势

灵活调节：可根据系统需求分组投切，实现动态补偿。

安装简便：并联电容器组通常安装在变电站或负载附近，易于维护。

成本较低：相比串联补偿，并联补偿的设备和安装成本更低。

3.串联补偿的应用

串联补偿主要用于长距离输电线路，通过串联电容器抵消线路电感，提高输电能力和稳定性，但较少用于无功补偿。

4.并联补偿的典型场景

工业用电：补偿电动机、电焊机等感性负载。

商业建筑：补偿照明、空调等设备的无功功率。

配电系统：安装在变电站或配电线路中，提升系统功率因数。

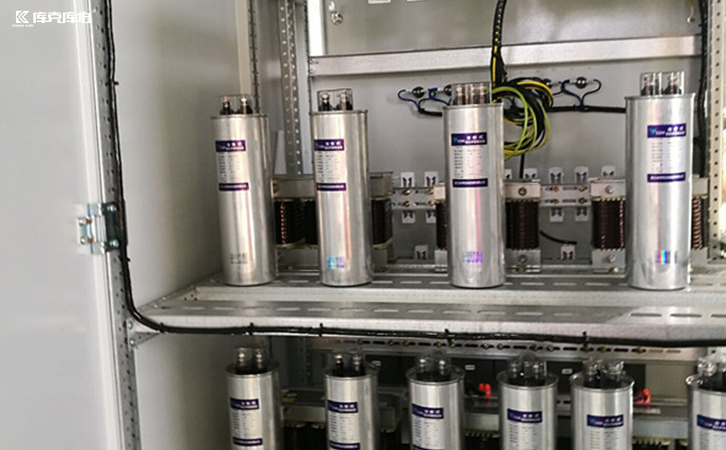

无功补偿电容器

无功补偿电容器通常采用并联方式接入系统，以补偿感性负载的无功功率，提高功率因数，降低损耗。串联补偿主要用于长距离输电，较少用于无功补偿。
