三相电压不平衡会导致补偿柜跳闸吗

返回列表来源：发布日期：2026-01-21 16:54:44【大中小】

在现代工业供电系统中，补偿柜作为重要的无功补偿装置，其稳定运行对保障电能质量至关重要。而三相电压不平衡作为常见的电网问题，确实可能导致补偿柜出现异常跳闸现象，影响正常生产秩序。

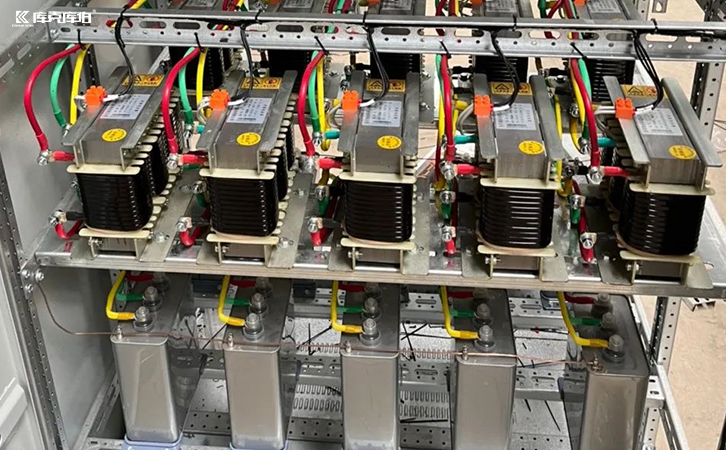

三相电压不平衡

一、电压不平衡对补偿柜的工作原理影响

补偿柜内的电容器组通常按三相平衡配置设计。当电网出现电压不平衡时，各相电容器承受的电压差异将导致无功出力不均。这种工况下，部分相的电容器可能长期过电压运行，触发过压保护装置动作。

二、电容器电流分配的失衡效应

电压不平衡会直接引起三相电流不平衡。某些相的电容器电流可能远超额定值，导致过热和绝缘加速老化。补偿柜的电流保护装置检测到这种异常电流分配时，会启动保护机制切断电路。

三、谐波放大与谐振风险加剧

在电压不平衡状态下，补偿柜的电容器组更容易与电网阻抗形成谐振条件。特别是当电网中存在谐波时，不平衡电压可能放大特定次数的谐波，造成电容器过流和过载，引发保护跳闸。

四、保护装置误动作的常见原因

大多数补偿柜配备的微机保护装置设有电压不平衡度保护功能。当检测到三相电压偏差超过设定阈值时，保护装置会判定为系统故障而执行跳闸指令。这个阈值通常设置在百分之二到五之间。

五、控制器采样误差与误判问题

补偿柜的智能控制器依赖电压互感器进行三相电压采样。当一次系统电压严重不平衡时，可能影响采样精度，导致控制器计算出错误的补偿容量，发出错误投切指令，进而引发电气故障。

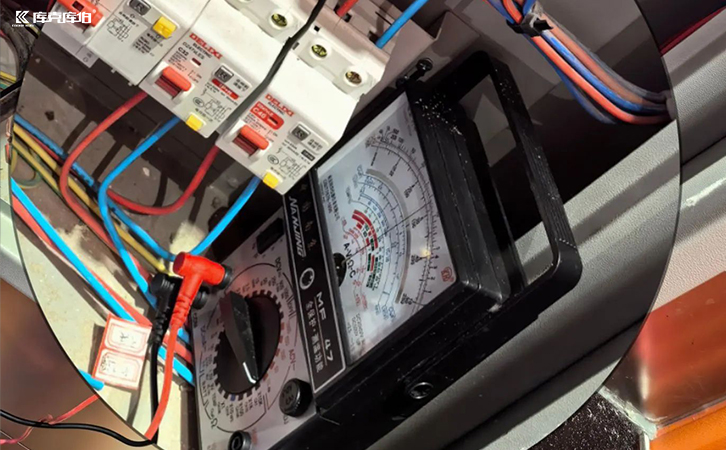

三相电压不平衡

三相电压不平衡确实可能直接导致补偿柜跳闸，这主要是通过影响电容器工作状态、引发保护装置动作、干扰控制器判断等多种途径实现的。通过深入理解其作用机理并采取相应预防措施，可以有效减少此类故障发生，确保补偿系统稳定运行。
