svg静态无功补偿装置既能补偿又能滤波吗？

返回列表来源：发布日期：2025-06-06 16:35:55【大中小】

在电力系统中，电能质量问题日益突出，其中无功功率和谐波污染是影响供电质量的两大主要因素。svg静态无功补偿装置作为新一代柔性交流输电设备，其功能已超越传统无功补偿范畴。那么，svg是既能补偿又能滤波吗？

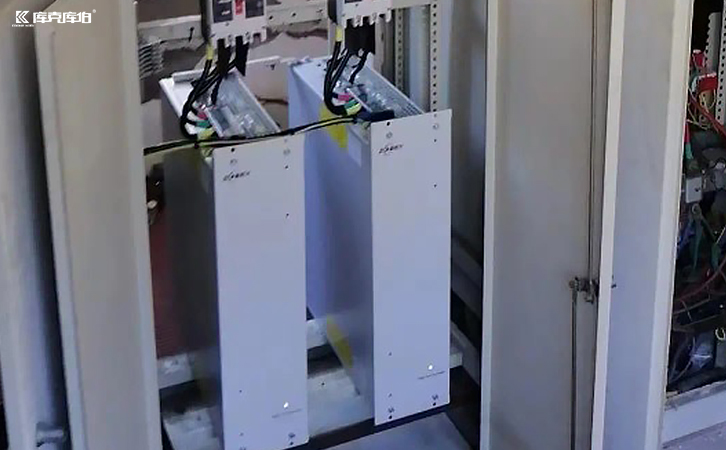

svg静态无功补偿装置

1.先进的控制算法实现多功能集成

不同于传统无功补偿设备的单一功能设计，svg基于全控型电力电子器件和高速数字处理器，通过实时检测负载电流中的无功分量和谐波分量，可同时生成所需的补偿电流。这种智能化的控制策略使svg能够根据系统需求动态调整输出特性，在补偿无功功率的同时有效抑制谐波污染，实现"一机多能"的综合治理效果。

2.快速响应特性满足动态治理需求

svg装置采用高频pwm调制技术，响应速度达到毫秒级，可以实时跟踪负载变化。对于冲击性负荷产生的快速无功波动，svg能即时提供补偿；对于负载电流中的时变谐波成分，svg同样可以快速生成反向谐波电流进行抵消。

3.谐波治理效果取决于拓扑结构设计

svg装置通常采用三相桥式逆变电路，通过适当的控制算法，可以针对特定次数的谐波进行有选择性的滤除。高端svg产品还可配置多重化结构或级联h桥拓扑，进一步提升谐波补偿能力。在实际应用中，svg对5次、7次等特征谐波的滤除效果尤为显著，能够将谐波畸变率控制在标准限值以内。

4.系统稳定性得到全面提升

svg装置在补偿无功和滤除谐波的过程中，还能有效抑制电压波动和闪变，提高供电电压的稳定性。这种多方面的电能质量改善能力，使svg特别适合对电能质量要求高的精密制造、数据中心等应用场合。

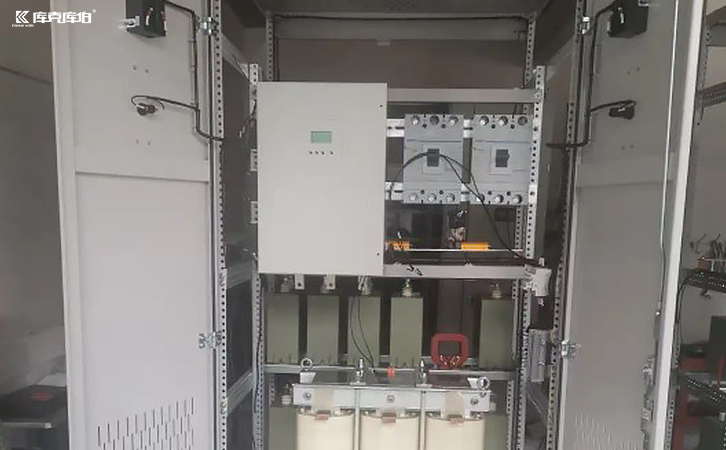

svg静态无功补偿装置

svg静态无功补偿装置确实兼具无功补偿和谐波滤波双重功能，是解决电力系统复杂电能质量问题的理想选择。其灵活的补偿策略、快速的动态响应和智能化的控制方式，突破了传统补偿设备的功能局限。在实际工程应用中，应根据负载特性和电能质量要求，合理配置svg的容量和控制参数，充分发挥其综合治理优势。
