输入电抗器本身能阻断谐波吗

返回列表来源：发布日期：2025-12-23 15:33:27【大中小】

在电力系统中，谐波不仅会导致电力设备损耗增加、运行效率降低，还可能对电力系统的稳定性产生严重影响。为了控制谐波，许多设备和技术应运而生，其中输入电抗器作为一种常见的电力系统组件，被广泛用于减少谐波的影响。那么，输入电抗器本身是否能够有效地阻断谐波呢？

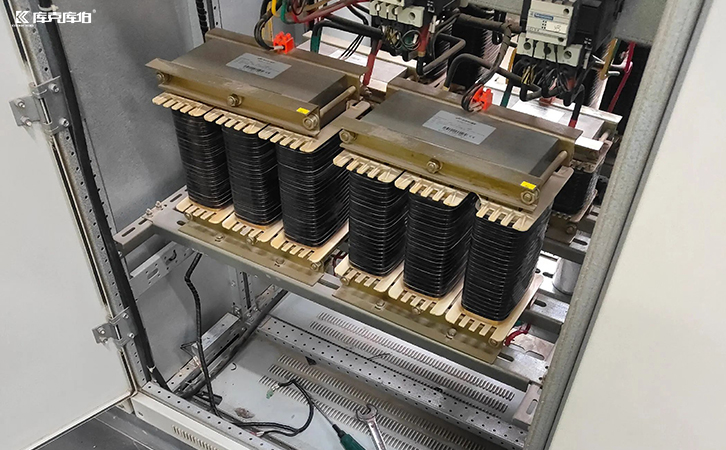

输入电抗器

一、谐波及其对电力系统的影响

谐波是指电流和电压波形中的周期性偏离基波（50hz或60hz）的分量。在工业电力系统中，谐波主要由非线性负载设备产生，如变频器、电弧炉、整流装置等。谐波会导致以下问题：

1、电气设备损耗增加：谐波会导致设备过热、绝缘老化，加速设备的损坏。

2、电网效率下降：谐波会增加电流的有效值，从而导致输电损耗增加。

3、干扰其他设备：谐波可能干扰到敏感电子设备的正常工作，如计算机、通信设备等。

4、电压波动：谐波会使电网电压波形发生畸变，影响电压质量。

二、输入电抗器能否有效阻断谐波？

虽然输入电抗器在某些情况下能对谐波产生一定的抑制作用，但其阻断谐波的能力是有限的。原因如下：

1、电抗器的阻抗特性

电抗器的阻抗随频率变化。当频率较高时，电抗器的阻抗增大，这会限制高频谐波的通过。因此，对于某些较高频率的谐波，输入电抗器可以通过增加阻抗来减少它们对系统的影响。但对于低频谐波或较为复杂的谐波，输入电抗器的效果相对较差。

2、谐波的频谱特点

谐波信号的频谱通常是多频率成分混合的，单一的输入电抗器并不能有效地针对所有频率的谐波进行抑制。特别是对于一些高阶谐波，电抗器的过滤效果较为有限，无法达到完全抑制的效果。

3、输入电抗器的设计目标

输入电抗器的主要目的是改善功率因数，限制突发电流的冲击，而非专门设计来消除谐波。尽管它对谐波有一定的抑制作用，但它并不具备专门的谐波治理能力。

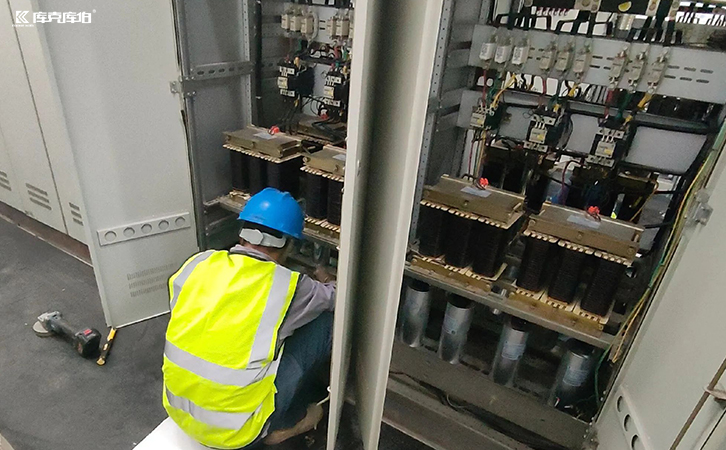

输出电抗器

总的来说，输入电抗器虽然在一定程度上能够抑制谐波的影响，但其本身并不能完全阻断谐波。输入电抗器主要通过电感特性对某些高频谐波进行有限抑制，但其对低频和复杂谐波的治理能力较弱。
