启动机较多的场合怎么选svg静态无功补偿器

返回列表来源：发布日期：2025-09-08 16:25:48【大中小】

在冶金、矿山、港口、大型机械制造等工业场合，异步电动机的集中启动是一种典型工况。多台大功率电机同时或顺序启动时，会产生巨大的冲击性无功电流，导致电网电压骤降、功率因数急剧恶化。在此类“启动机较多”的场合，选择和应用svg静态无功发生器是解决问题的尖端方案，但其选型至关重要，必须遵循特殊的原则。

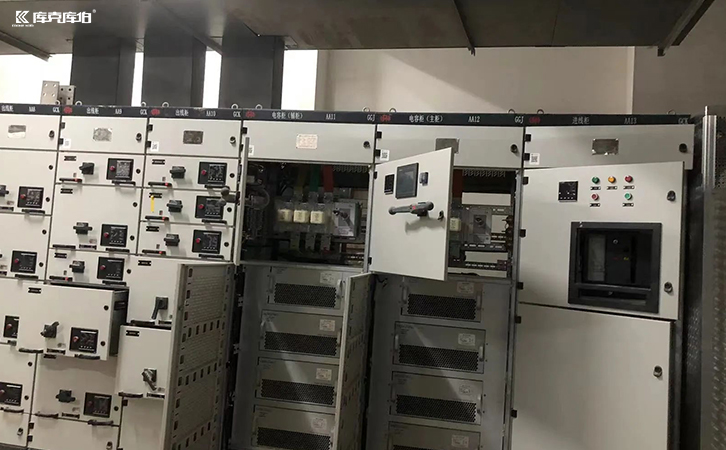

svg静态无功补偿器

一、如何为“启动机较多”场合配置svg？

不能简单地按稳态无功需求来选择，必须基于瞬态冲击来设计。

1、容量计算：按最大瞬时无功需求选型

这是最核心、最易出错的一点。svg的容量（单位kvar）必须满足所有可能同时启动的电机所产生的最大瞬态无功功率需求，而不能仅考虑稳态运行时的总无功缺额。

2、响应速度：必须是毫秒级

所有svg都宣称响应速度快，但需在技术协议中明确写入：全响应时间 ≤ 5ms。这是svg相比传统补偿装置的核心优势，确保它能跟上电机启动电流的上升斜率。

3、功能配置：强调特定功能

稳压模式优先：选择支持“稳压模式”或“恒电压控制”的svg。在此模式下，svg以稳定接入点母线电压为第一目标，自动发出或吸收无功功率来抵消电压波动，这对电机启动瞬间的电压跌落抑制效果最好。

二、选型总结与建议

为启动机较多的场合选型svg，可遵循以下步骤：

1、调研统计：统计所有电机功率、启动电流、启动方式（直接启动/软启/变频）、以及最恶劣工况下的最大同时启动功率和台数。

2、容量计算：采用上述公式或经验法则，确定所需svg的总容量，并适当放大一级裕量。

3、功能确认：与供应商明确所需功能，特别是“稳压模式”和快速响应能力。

4、定位设计：与设计院或电气工程师共同确定svg的最佳安装位置（母线/馈线）。

5、环境适配：根据现场环境温度、粉尘情况，确定柜体的防护和冷却方案。

6、品牌选择：选择在工业领域有大量成功应用案例的成熟品牌，其产品稳定性和控制算法经过实践验证。

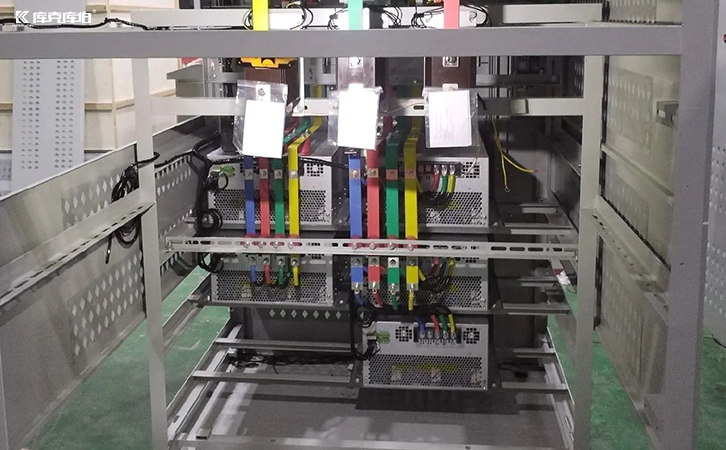

svg静态无功补偿器

在启动机较多的场合，svg是解决动态无功冲击和电压跌落问题的利器。其选型的核心在于按瞬态最大无功需求而非稳态需求来确定容量，并辅以快速响应、稳压功能和高可靠性设计。
