零序电流过大采用静止无功补偿器是否能有效治理

返回列表来源：发布日期：2025-09-11 16:33:30【大中小】

在电力系统中，零序电流过大是一个常见的电能质量问题，它会导致变压器和线路过热、保护装置误动或拒动、增加损耗并影响设备寿命。当面临此问题时，许多工程师会考虑使用先进的静止无功补偿器（svg）。然而，svg是否是治理零序电流过大的有效方案呢？

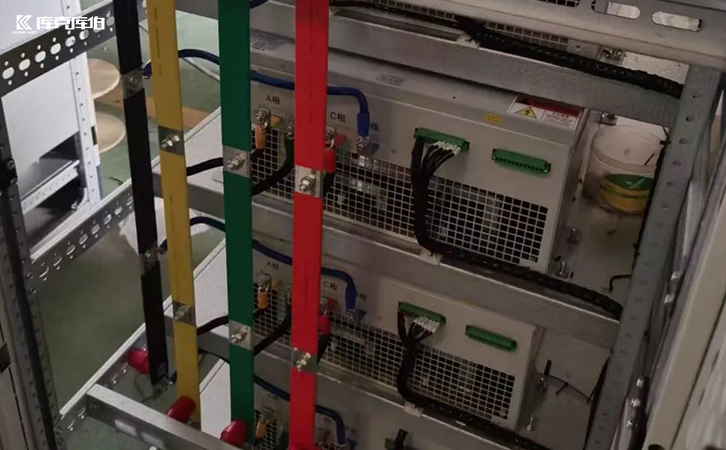

零序电流设备

一、首先，理解零序电流的成因

零序电流的本质是三相系统中的不平衡电流和谐波电流（特别是3次及3的整数倍次谐波）的矢量和。其主要来源包括：

1、三相负载不对称：这是最常见的原因，例如单相大功率负载（如电焊机、电力机车）集中于一相，导致三相电流严重不平衡。

2、大量3次谐波：单相整流设备、荧光灯、变频器等非线性负载会产生大量的3次谐波。由于3次谐波在三相中相位相同，它们会叠加形成零序电流，并通过中性线流通。

二、 svg对零序电流的治理效果分析

1、对于负载不平衡引起的零序电流：

svg（特别是采用分相控制的tgr）可以有效地补偿因不平衡导致的负序电流，从而改善系统的不平衡度。

然而，零序电流和负序电流是相互独立的两个分量。补偿负序电流并不会直接消除零序电流。零序电流需要通过连接在相线与中性线之间的装置来提供流通路径并进行补偿。常规svg的tgr和fg通常连接在相线与相线之间（△接法），无法直接流通或补偿零序电流。

2、对于3次谐波引起的零序电流：

svg系统中的固定电容器支路（fg）通常兼作无源滤波器，可以设计调谐为3次谐波滤波器。

这种情况下，svg是有效的。专门设计的3次谐波滤波器为3次谐波电流提供了一个低阻抗的入地路径，防止其流入电网和变压器，从而显著降低由3次谐波形成的零序电流。

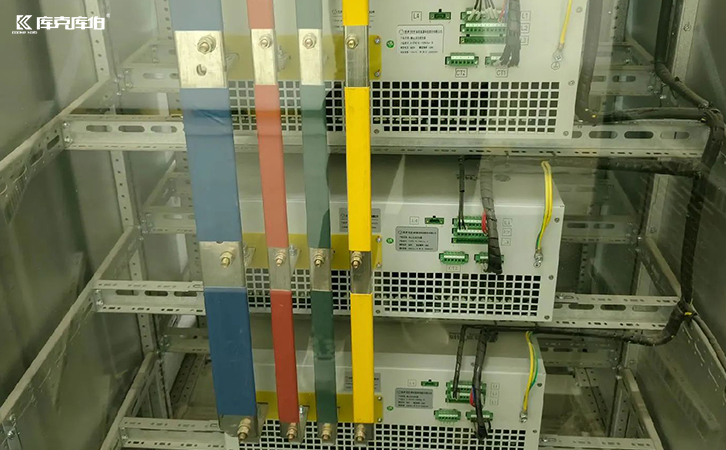

静止无功补偿器

不要将svg视为治理零序电流过大的万能药。它的核心使命是无功和电压控制。如果零序电流主要由3次谐波引起，且svg方案中包含了3次滤波支路，那么它可以起到有效的间接治理作用。如果零序电流主要由三相负载不对称引起，则svg效果不佳。
