滤波电抗器绕组有什么作用

返回列表来源：发布日期：2024-12-05 16:28:12【大中小】

在电力系统中，滤波电抗器扮演着非常重要的角色，尤其是其绕组的功能，更是不容忽视。那么，绕组的对于电抗器的作用到底有哪些呢？

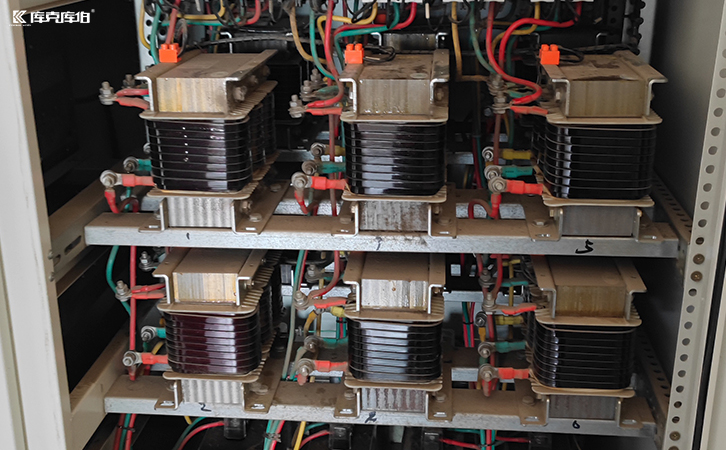

滤波电抗器

滤波电抗器绕组的主要作用是：

限制高频电流：滤波电抗器通常用于电力系统中的谐波滤波装置，其作用是限制高频电流，避免高频谐波流入系统。通过增加电抗器的阻抗，降低谐波电流的幅度，从而减少设备和电网中的谐波污染。

提供必要的反应性阻抗：在滤波器电路中，滤波电抗器通常与电容器一起构成lc滤波网络，通过提供反应性阻抗（电抗），帮助调节和过滤电流中的谐波成分。它能使谐波信号和系统中所需的频率成分分离，达到抑制谐波的效果。

稳定电流和电压：滤波电抗器还能够帮助电力系统稳定电流和电压，防止电压波动对电气设备的影响，特别是在负载波动较大的场合。它通过调节无功功率，优化系统的功率因数。

减小电容器的过电流：滤波电抗器与电容器串联使用时，能够防止在谐波或过电压情况下，电容器产生过大的电流，从而保护电容器不被损坏。

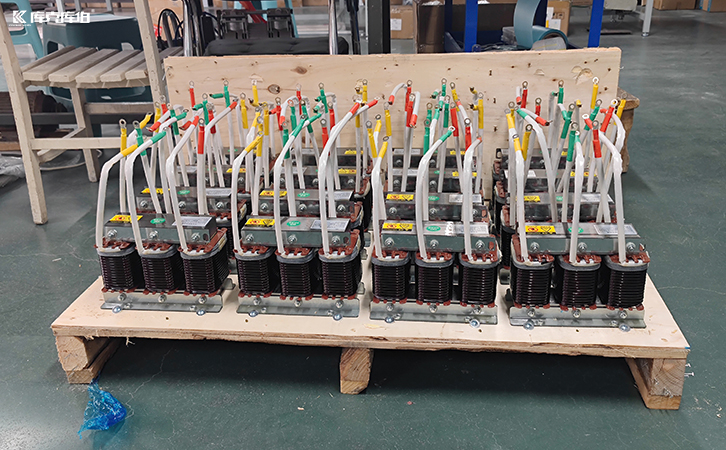

滤波电抗器

总结来说，滤波电抗器绕组的作用是通过控制和调节电流的反应性阻抗，减少谐波，优化电力系统的电能质量，提高电力设备的运行稳定性和可靠性。
