静止无功发生器在光伏并网系统中的核心作用与应用解析
静止无功发生器（SVG）在光伏并网系统中的核心作用是提供毫秒级的动态无功补偿与电能质量治理，从而保障并网点电压稳定、优化功率因数并抑制谐波污染，是确保新能源高效消纳与电网安全运行的关键控制装置。随着光伏装机规模的扩大，静止无功发生器已从传统的辅助设备升级为核心控制装置，在大型集中式光伏与工商业分布式光伏并网中发挥着全时段的重要调节功能。
一、光伏并网中静止无功发生器的三大核心作用
1. 电压稳定支撑与故障穿越
光伏出力受光照条件影响波动较大，容易引起并网点电压变化。静止无功发生器能够实时平抑光照波动引起的电压变化，抑制馈线末端电压升高，维持电网电压在合格水平。此外，在电网发生故障时，SVG可提供紧急无功支撑，协助维持并网连续性，满足低电压穿越要求，保障光伏系统的安全稳定运行。
2. 功率因数优化与动态无功补偿
传统电容柜存在响应延时，难以匹配光伏系统中快速变化的无功需求。静止无功发生器支持连续无级调节与毫秒级响应，能够实时跟踪光伏出力变化，自动调节无功输出，确保功率因数达标。其具备容性与感性无功双向灵活切换能力，可适应早晚特殊工况，并精准配合电网调度指令，有效降低力调电费罚款风险。
3. 谐波污染治理与谐振预防
光伏逆变器在运行过程中会产生开关谐波，静止无功发生器具备主动滤波功能，可有效消除逆变器开关谐波，抑制背景谐波放大，降低电网谐波畸变率。同时，SVG能够主动阻尼谐振点，避免谐波过电压，保护电容等电气设备安全，防止因长期谐波超标导致的设备绝缘击穿或频繁损坏。
二、光伏场景下的设备选型与协同治理方案
在光伏项目的实际规划与建设中，需根据具体场景选择合适的电能质量治理方案。对于大型光伏并网系统，建议在规划设计阶段就将SVG纳入核心系统，选择具有高过载能力、快速响应特性和智能控制功能的产品，并建立与光伏逆变器、升压站设备的协同控制策略。

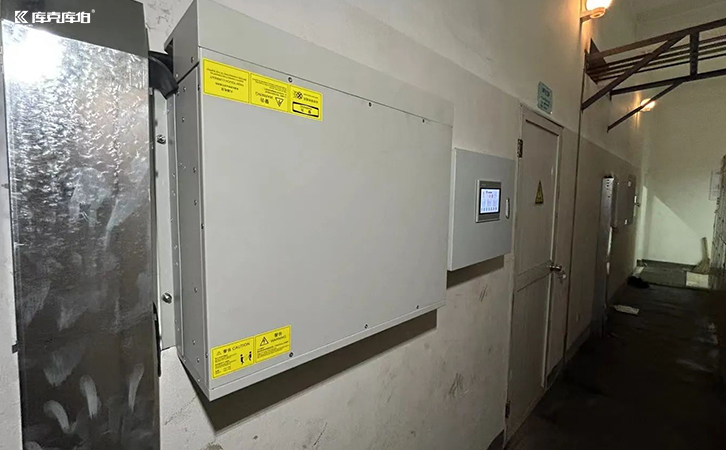

针对工商业分布式光伏、老旧低压配电改造等0.4kV低压应用场景，库克库伯低压SVG产品可提供针对性的动态无功补偿方案。该系列产品覆盖多档补偿容量，支持模块化配置和多机并联扩容，适合分期建设或空间受限的项目。在面临谐波、无功、功率因数波动等多重电能质量问题的现场，通常采用SVG与有源滤波器（APF）搭配使用的协同治理逻辑：APF侧重于复杂频次的谐波治理，而SVG侧重于毫秒级的动态无功补偿。库克库伯可将低压干式电容器、电抗器、SVG及APF等设备组合成一体化成套装置，提供从选型、供货到调试的一站式方案协同，全面提升光伏并网系统的电能质量与运行稳定性。
