静止无功发生器与静止无功补偿器的核心区别及应用场景解析

返回列表来源：发布日期：2023-10-04 15:51:39【大中小】

静止无功发生器（SVG）与静止无功补偿器（SVC）的核心区别在于工作原理与响应方式，前者通过电力电子器件主动发出或吸收无功电流，响应速度更快且支持连续平滑调节；后者则通过投切电容器和电抗器组合进行阶梯式或连续阻抗调节，主要用于常规的无功功率补偿与电压稳定。在电力系统与工业配电网络中，两者均扮演着改善电能质量的重要角色，但在技术路线、补偿精度以及部署结构上存在明显差异。

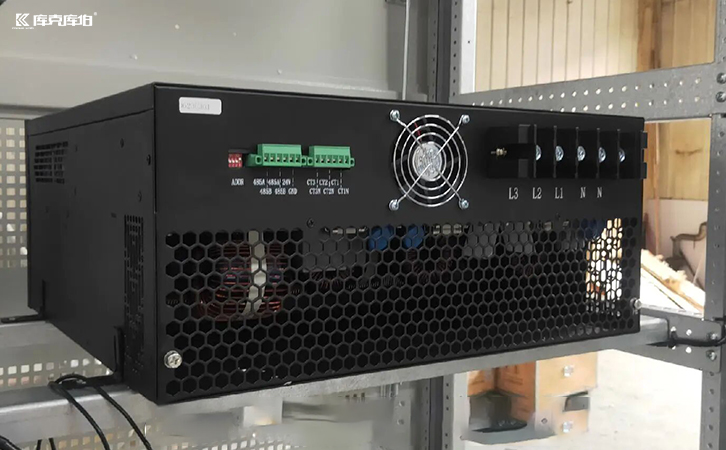

静止无功补偿器

一、工作原理与技术路线的差异

1.静止无功发生器的电力电子控制

静止无功发生器是一种基于现代电力电子技术的电能质量治理装置。它主要通过IGBT（绝缘栅双极型晶体管）等全控型电子开关元件，实时检测系统无功需求，并主动输出与系统无功电流幅值相等、方向相反的补偿电流。这种主动发生无功功率的方式，使其能够精确控制无功功率的流动，不仅不受系统电压波动的影响，还能在容性和感性范围内实现连续平滑调节。

2.静止无功补偿器的阻抗调节机制

相比之下，静止无功补偿器主要依赖电容器和电抗器等无源元件的组合来实现无功补偿。当系统电压波动或负载发生变化时，SVC通过晶闸管等半控型器件调节电容和电抗的等效阻抗值，从而改变注入系统的无功功率。其本质是通过改变系统的等效阻抗来吸收或发出无功，补偿效果在一定程度上会受到电网背景电压的影响。

二、响应速度与补偿精度的对比

1.动态响应与平滑调节能力

在动态响应方面，静止无功发生器通常具备毫秒级的响应速度，能够迅速跟踪负载的剧烈变化，有效抑制电压闪变和波动。由于其输出电流可以连续无级调节，因此在处理快速变化的冲击性负载时，补偿精度较高。而传统的静止无功补偿器在投切电容器或电抗器时，往往存在一定的响应延迟，且部分基于机械开关或简单晶闸管投切的方案可能呈现阶梯式补偿特性，在应对极快速变化的负载时，调节平滑度相对受限。

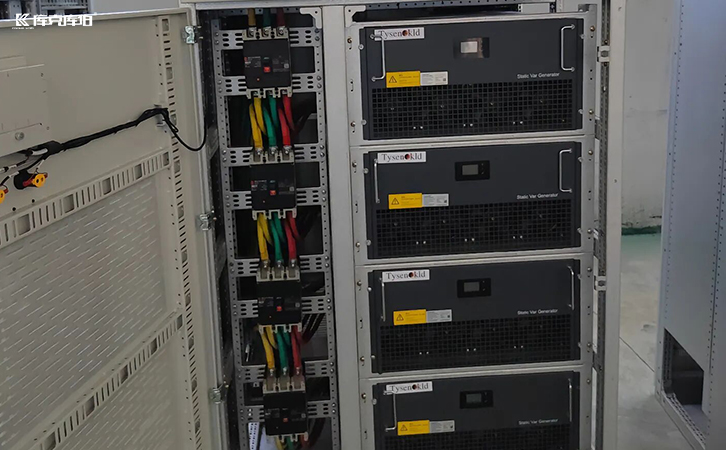

静止无功发生器

2.谐波影响与系统适应性

在系统适应性上，静止无功发生器在运行时通常不会产生额外的谐波，部分具备高级控制算法的装置还能在一定程度上兼顾谐波治理功能。而基于相控电抗器等类型的静止无功补偿器在调节过程中可能会引入特征谐波，通常需要额外配置滤波支路来保证电能质量。

三、结构组成与安装部署方式

1.模块化独立装置与集成系统

在物理结构与安装部署方面，两者也有所不同。静止无功发生器通常设计为高度集成的模块化独立装置，体积相对紧凑，可以灵活地安装在发电机出口、变电站低压侧或大型工业设备的配电柜中，便于根据现场空间进行改造或扩容。

静止无功补偿器则往往是一个包含电容器组、电抗器组、控制器和滤波支路的大型集成系统。由于需要配置较多的无源元件，其占地面积通常较大，多安装在电力系统的关键节点或专用变电站内，以实现对区域电网的整体无功支撑。
