关于滤波电抗器中电抗率选择问题的介绍

返回列表来源：发布日期：2023-05-29 14:26:30【大中小】

由于大量非线性负荷的广泛使用，工业电网中会存在严重的谐波问题。而工厂为了解决谐波问题，会安装滤波电抗器或apf有源滤波器。但是工厂安装滤波电抗器时，电抗率可不能随便选择，否则将会引发严重后果。

1、为什么要选电抗率

工厂安装滤波电抗器抑制谐波，需要根据谐波次数选择合适的电抗率。如果电抗率选择不当的话，电力电容器会对谐波起到放大作用，甚至会引发并联谐振。电力系统中发生谐振，不仅会影响电力电容器的使用，还会影响到其它用电设备。

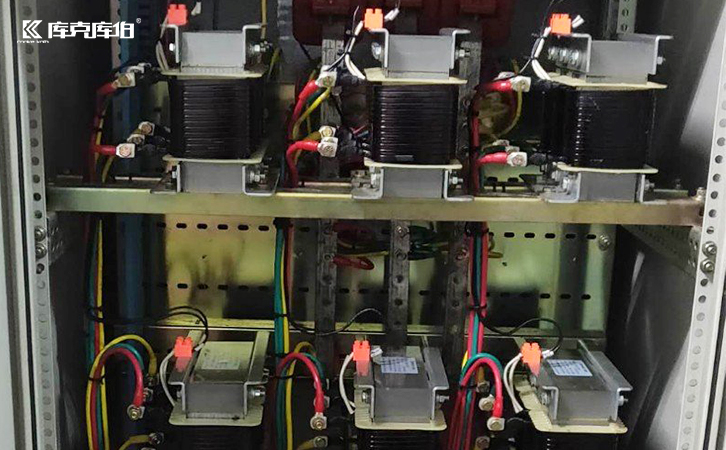

关于滤波电抗器中电抗率选择问题的介绍

2、电抗率怎么选

根据工厂所需的效果，选择合适的电抗率。常见的电抗率有以下几种类型：

①0.1%电抗率。当工厂需要通过电抗器限制合闸涌流时，一般选择0.1%电抗率。因为合闸用了最大可达到几十倍额定电压，对电力电容器及投切开关的影响很大。

②7%电抗率。当工厂需要通过电抗器抑制5次、7次谐波时，一般会选择7%电抗率的滤波电抗器。

③14%电抗率。当工厂需要通过电抗器抑制3次谐波时，一般会选择14%电抗率的滤波电抗器。

不同电抗率的滤波电抗器，可以起到的效果不同。工厂需要根据实际情况及功能，选择合适的电抗率。库克库伯电气是进口电力电容器品牌，在无功补偿及谐波治理领域有丰富经验，可以为客户提供定制化解决方案及高品质产品，期待您的咨询。
