高压电容器成套装置中串联电抗器的核心作用解析

返回列表来源：发布日期：2024-02-01 09:52:02【大中小】

串联电抗器在高压电容器成套装置中主要起到限制合闸涌流、抑制谐波放大、改善电压分配以及辅助保障无功补偿效果等关键作用，是维持电力系统安全稳定运行的重要组件。

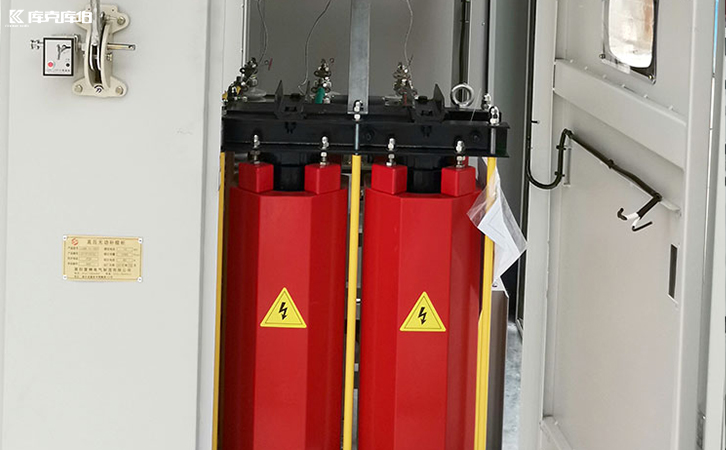

串联电抗器

一、串联电抗器的核心功能解析

在电力系统中，电容器具有较大的容量。当装置投入运行时，可能会产生巨大的合闸涌流冲击。引入串联电抗器能够增加回路阻抗，有效限制电流的急剧上升，从而保护电容器及开关设备免受大电流冲击，保障系统的正常运行。

在复杂的高压电容器成套装置中，由于设备参数差异或负荷分布不均，容易导致各部分电压分配不平衡。串联电抗器通过调节系统阻抗特性，能够抑制高频分量对电压分布的干扰，有助于提高装置内部的电压分配均衡性，降低局部过电压风险。

电网中普遍存在谐波问题，可能导致电容器过热、损坏甚至引发系统谐振故障。串联电抗器与电容器组合后，可改变回路的谐振频率，避开电网中的主要谐波频段。这一机制能够有效降低谐波电压水平，防止谐波放大，为设备的安全运行提供保护。

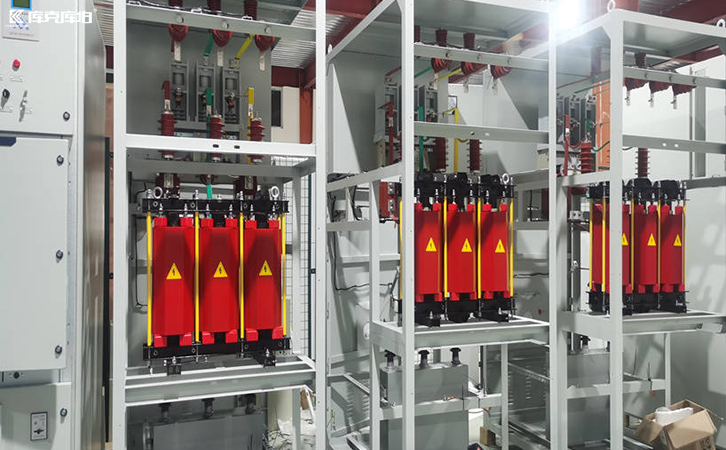

高压电容器

虽然电容器是无功补偿的主体，但在存在谐波的电网中，单纯投入电容器可能面临运行风险。串联电抗器的合理配置，能够确保电容器在复杂工况下稳定工作，从而保障无功补偿系统的持续投运。这有助于减少无效功率损耗，支持电力系统功率因数的整体优化与运行效率的提升。
