高压电抗器最多可以一托几个电容器？

返回列表来源：发布日期：2024-08-23 15:13:10【大中小】

随着电力系统的快速发展，电力设备的应用也日益增多。在众多电力设备中，高压电抗器不能提高系统性能，还能和电容器形成良好的配合。但一些用户使用电抗时，会采用电抗器一托多个电容投入。但这些用户对于电抗最多能够一托几个电容器有着很大疑问。

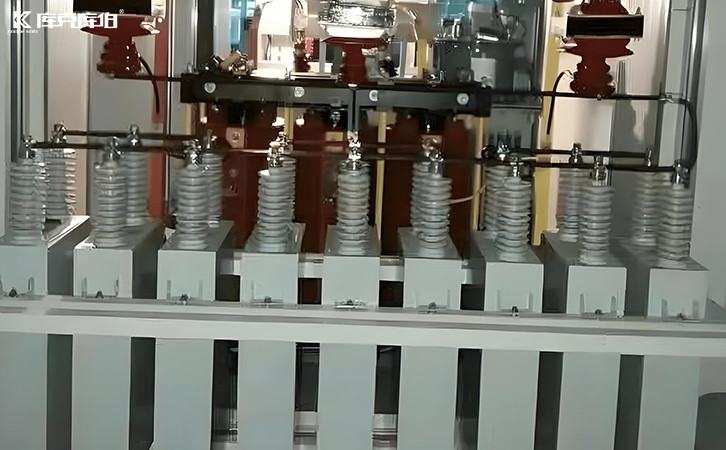

高压电抗器

一、高压电抗器能够一托几个电容具体数量取决于以下几个因素：

1、电抗器的额定容量：电抗器的容量（通常以kvar或mvar表示）决定了它能承受的电容器总容量。电抗器必须能够处理与其连接的所有电容器的总无功功率。

2、电抗率：电抗器的电抗率（如6%、7%、14%等）影响其与电容器的匹配。电抗率越高，电抗器对谐波的抑制能力越强，但也会影响系统的功率因数和电容器的无功输出。

3、电容器的容量：每个电容器的额定容量（以kvar表示）决定了电抗器能够带动多少个电容器。需要确保电抗器的总容量大于或等于所连接的所有电容器的总容量。

4、系统设计要求：系统设计时通常会根据功率因数校正要求、谐波滤波需求、设备的物理布局等因素，确定电抗器和电容器的配置关系。

5、制造商建议：不同设备制造商可能会有特定的建议或限制，特别是针对谐波过滤器的设计。

二、典型配置

在实际应用中，一个高压电抗器通常带动一个电容器组，这个电容器组可以由多个电容器单元并联组成。如果系统设计需要，也可以一个电抗器带动多个独立的电容器组，但要确保每组电容器的无功功率与电抗器容量匹配，且总容量不超过电抗器的额定容量。

三、举例

如果一个高压电抗器的额定容量为10mvar，且它的电抗率为7%，那么这个电抗器可以带动多个电容器，总容量加起来不超过10mvar。根据电容器单元的容量大小，可以是两个5mvar的电容器组，或四个2.5mvar的电容器组等。

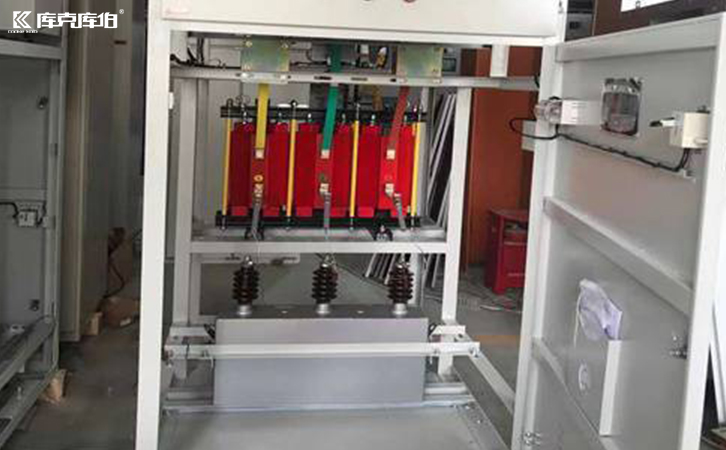

高压电抗器

在具体项目中，建议与设备供应商或系统设计工程师沟通，以确保电抗器与电容器组的合理配置。
