高压电抗器运行异常如何排查？常见故障原因与检查步骤

返回列表来源：发布日期：2025-11-18 15:34:25【大中小】

高压电抗器运行异常通常由过载、电压波动、电气连接松动或绝缘老化引起，排查时应优先检查设备外观、接线端子、运行电压电流以及表面温度，以快速定位故障点并恢复电力系统稳定。作为电力系统中用于过滤谐波和稳定电能质量的重要设备，其正常运行对防止设备损坏和系统故障至关重要。

一、高压电抗器的常见故障类型

了解常见故障类型有助于在检查过程中快速定位问题。高压电抗器在运行中可能出现的异常主要包括以下几种：

1.过载故障

当电抗器工作电流超出额定范围时，会导致设备严重过热，加速绝缘材料老化，甚至引发烧毁事故。

2.电压异常

电网电压不稳定或长期处于过高电压状态，会超出电抗器的设计耐受极限，导致设备性能下降或物理损坏。

3.电气连接问题

连接线松动、接触不良或接线端子氧化，会引起接触电阻增大，导致局部发热和电流传输不稳定。

4.老化或内部损坏

长时间运行后，电抗器内部绝缘材料可能自然老化，或者因长期受热、受潮引发内部匝间短路，导致设备失效。

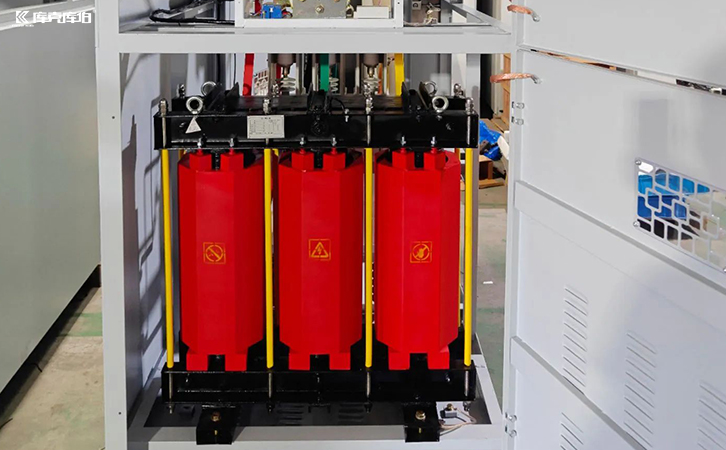

高压电抗器

二、高压电抗器异常的系统检查步骤

在发现设备异常时，运维人员应按照科学、系统的步骤进行全面排查。

1.检查外观与安装状态

首先观察电抗器的外观和安装情况。检查外壳是否存在变形，绝缘层是否有破损或放电痕迹。重点查看接线端是否有烧焦、变色或腐蚀现象，这通常是负荷过大或接触不良的直接表现。

2.测量运行电压与电流

电抗器的工作状态与电压、电流密切相关。使用专业仪器测量电抗器两端的电压和回路电流，确保各项参数在额定范围内。若电压值异常，需进一步排查上级电源是否存在波动或系统谐振问题。

3.排查电气连接与接线端子

接线端子的紧固情况直接影响设备性能。定期检查并确认所有电气连接无松动。若发现接触不良，应在断电并做好安全措施后立即修复，防止因局部过热引发更严重的故障。

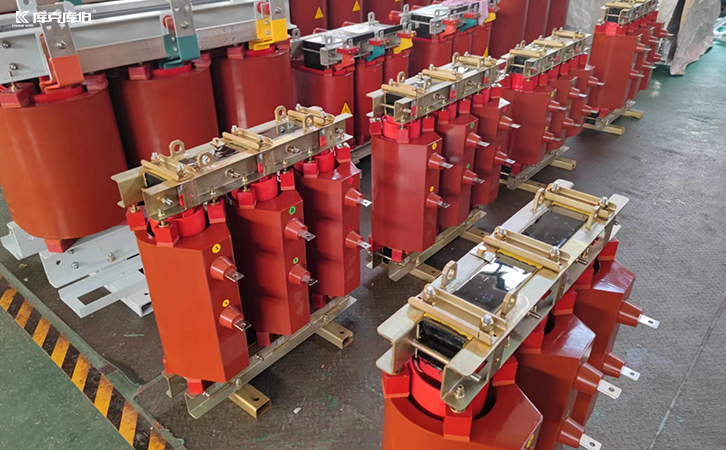

高压电抗器

4.监测设备运行温度

高压电抗器在运行中会产生热量，温度监测是判断其健康状态的重要指标。使用红外线温度计或热电偶测量设备表面及接线端子的温度。若温度异常偏高，需结合电流数据分析是否存在过载，或评估设备是否存在严重的老化问题。

电能质量综合治理与设备优化建议

高压电抗器的异常往往与整体电网的电能质量状况密切相关。在轻度谐波场景中，合理配置电抗器等无源设备可以满足基本的滤波与补偿需求；但在谐波频次多变、负载波动大的复杂工况下，单一设备可能面临过载或诱发谐振的风险。

针对此类复杂的电能质量问题，库克库伯电气提供涵盖现场检测、负载分析与方案定制的电能质量综合治理服务。对于新建或老旧配电系统改造项目，可结合现场数据，提供高压电抗器、APF有源滤波器、SVG静止无功发生器等产品的组合治理方案。通过科学的设备选型与参数配置，不仅能有效解决谐波干扰、无功不足和三相不平衡等问题，还能降低设备异常故障率，保障工业制造、新能源、冶金等用电场景的电力系统长期稳定运行。
