低压无功补偿控制器的正确安装方法

返回列表来源：发布日期：2024-01-12 16:52:03【大中小】

在现代电力系统中，低压无功补偿控制器是很重要的设备。正确安装低压无功补偿控制器不仅可以提高电力系统的工作效率与运行状态，还能有效解决电力负荷问题。那么，控制器的正确安装方法是什么？

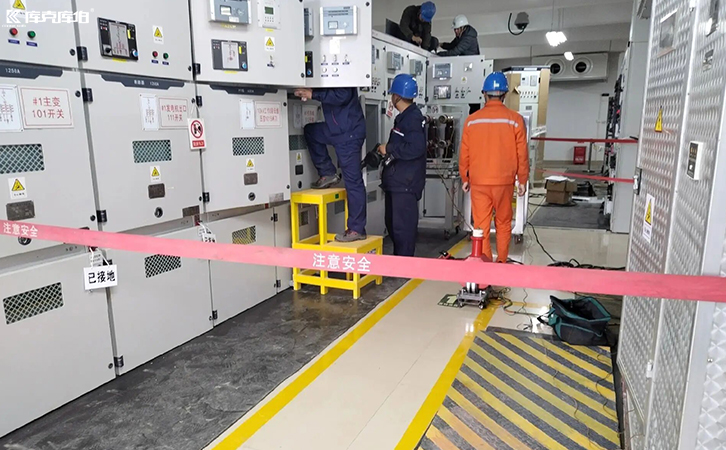

无功补偿控制器

一、安装前的准备工作

1、仔细阅读说明书：在安装低压无功补偿控制器之前，务必详细阅读产品说明书。了解控制器的功能、技术参数和安装要求，为安装做好准备。

2、检查电源线路：在安装控制器之前，必须对电源线路进行检查。确保线路电压符合要求，线路连接可靠，避免因电源问题对控制器的正常使用产生影响。

3、确认安装位置：选择一个开放、通风良好的位置安装无功补偿控制器，以避免过热和尘埃积聚对控制器的影响。

二、安装步骤

1、安装控制器底座：根据产品说明书的要求，将控制器底座固定在安装位置上。确保底座稳固可靠，并与控制器完美贴合。

2、连接电源线路：依照产品说明书上的示意图，正确连接电源线路到控制器上。注意接线端子的正负极性，严禁接反，以免损坏控制器。

3、连接信号线路：根据需要连接的信号线路数量，选择相应的接线端子，将信号线路连接到控制器上。确保接线可靠，准确传递信号。

4、固定控制器：将控制器稳固地固定在底座上，使用适当的螺丝和工具进行紧固。确保控制器不会因为震动而松动或脱落。

5、进行电气连接测试：在正式使用控制器之前，进行一次电气连接测试。确保电源线路和信号线路连接正确，没有接反或接错的情况出现。

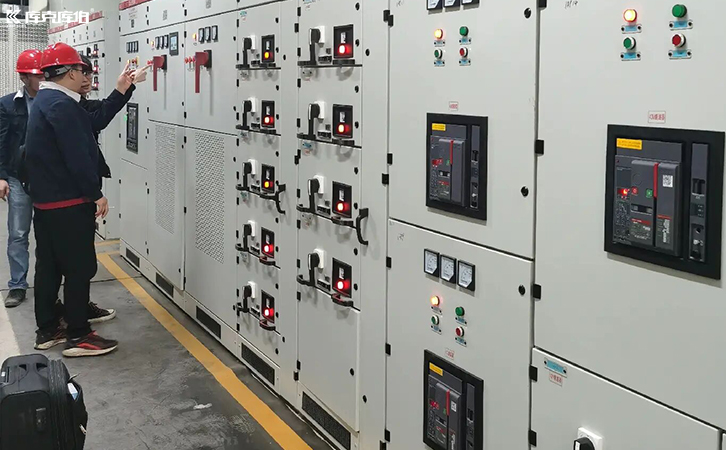

低压补偿设备

三、安装后的调试与检测

1、输入正确参数：根据实际情况，设置低压无功补偿控制器的参数。包括补偿容量、功率因数目标值等。确保参数设置准确无误。

2、进行功能测试：在安装完成后，进行一次全面的功能测试。检测控制器各项功能是否正常运行，并进行必要的调整和修正。

3、安全性检测：对已安装的低压无功补偿控制器进行安全性检测。检查控制器是否存在漏电、短路等安全隐患，并及时进行处理和修复。

4、数据采集和记录：在调试阶段，对低压无功补偿控制器的运行数据进行采集和记录。包括电压、电流、功率因数等参数，并进行必要的分析和处理。

遵循正确的安装流程，可以提高控制器的使用效果，确保电力系统的稳定和效率。在安装过程中，企业需要遵守相关安全规范，确保工作的安全进行。
