低压并联电力电容器重叠电压的成因与预防措施解析
低压并联电力电容器预防重叠电压影响的核心在于合理配置补偿容量、加强系统谐波治理以及加装过电压保护装置，从而降低瞬态波动与波形失真带来的过压风险。在工业制造、新能源及商业建筑等场景中，非线性负载的广泛使用使得电网环境日益复杂，了解重叠电压的成因并采取针对性措施，有助于保障无功补偿设备的稳定运行。
一、重叠电压的主要成因
重叠电压通常是由电网中的谐波、频率波动或操作瞬态过程引起的电压峰值叠加现象，其具体成因可归结为以下几个方面。
1.电源波形失真与谐波叠加
电力系统中存在大量变频器、整流器、UPS及光伏逆变器等非线性负载，这些设备运行时容易产生谐波干扰。谐波电流流经电网阻抗时会导致电源波形失真，特定次数的谐波电压与基波电压叠加，可能形成较高的重叠电压，进而影响电容器的工作状态。
2.系统频率波动与相位差异
电网系统频率的不稳定会造成电路的相位差异，使得电流与电压的关系变得复杂。在频率波动较大的工况下，电压波形的周期性变化可能发生偏移，导致局部电压峰值重合，增加设备承受的电压应力。
3.投切瞬态过程引发的电压波动
当电容器接入或退出电网时，系统中可能会产生瞬态的电压波动。传统的机械开关在投切过程中容易产生涌流和过电压，这种瞬态冲击与系统原有电压叠加，是导致重叠电压形成的重要诱因之一。
二、预防重叠电压的有效措施
为了有效降低低压并联电力电容器遭受重叠电压影响的风险，通常需要结合现场工况采取综合性的预防与治理手段。
1.优化电容器配置与选型

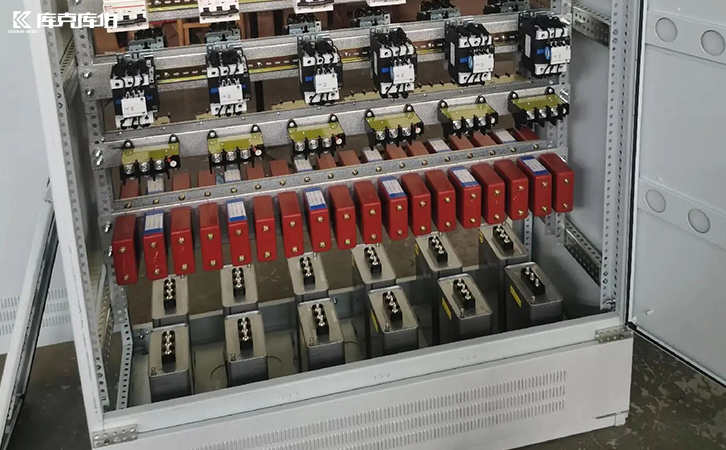

在安装补偿设备时，应根据电力系统的实际情况合理配置容量和数量，优先考虑在各个负载点均匀布局，避免集中并联造成的局部过压。针对复杂工况，可选择具备较高抗谐波能力的电容器产品。例如，部分全干式结构的低压电容器无漏油风险，且自身抗谐波能力可涵盖10%至200%等不同规格，有助于适应多行业的复杂电网环境。此外，采用防爆型电容器能够在异常工况下降低运行风险，提升设备整体的安全冗余。
2.加强系统谐波综合治理
通过安装滤波器或谐波抑制装置，可以减少系统中的谐波干扰，降低电源波形失真。对于谐波、无功和三相不平衡问题并存的现场，单一设备往往难以满足所有需求。通常可结合有源电力滤波器（APF）、静止无功发生器（SVG）以及电容电抗形成组合治理方案。APF主要用于谐波治理，SVG适用于动态无功补偿，而电容电抗则负责相对稳定的基础无功补偿，这种组合方式有助于提高电容器的工作稳定性。
3.加装电压保护与过零投切装置

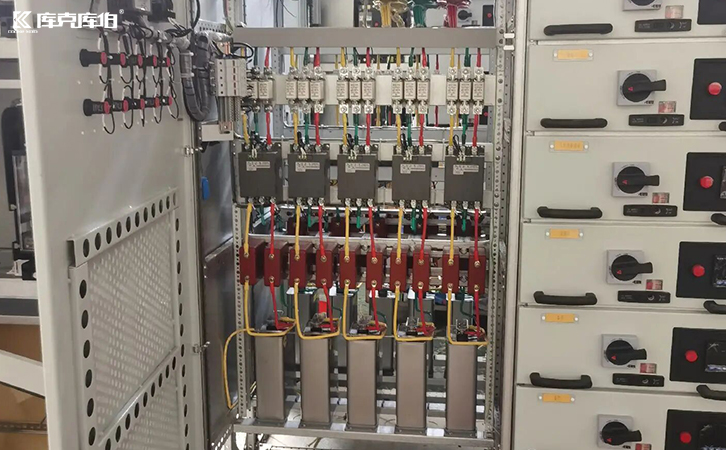

在电容器的进线处安装过压保护器或浪涌保护器，能够在重叠电压出现时及时切断或限制电流，保护电容器及其他设备的安全。同时，在投切控制方面，采用支持过零投切的晶闸管开关，可以有效避免投切涌流，从源头上减少因瞬态过程引发的电压波动与重叠现象。
因此，在规划电能质量治理方案时，建议先对系统电压、总谐波畸变率、主要谐波次数及负载波动情况进行详细评估。对于老旧配电系统改造，可选择兼容性较强的模块化设备，以降低实施难度。通过科学选型、合理配置以及定期的系统维护，能够在一定条件下支持低压并联电力电容器的安全、高效运行，进而改善整体电能质量。
