电路系统出现哪些问题需要进行无功补偿及常见场景分析

返回列表来源：发布日期：2023-06-13 15:18:31【大中小】

当电路系统出现功率因数偏低、电压波动频繁、设备异常发热或面临力调电费考核压力等问题时，通常需要进行无功补偿。在电力传输与分配过程中，无功功率的失衡会直接影响电压稳定性和系统可靠性，合理配置补偿装置有助于提升电能质量并降低综合用电成本。

一、电路系统需要进行无功补偿的常见问题

在日常运行中，工厂或用电单位的低压配电系统若出现以下状况，往往意味着需要引入补偿机制：

当系统无功不足导致功率因数长期偏低或波动较大时，不仅会增加线路和变压器的损耗，还可能因未达到供电部门的考核标准而产生力调电费罚款。通过合理的补偿措施，可以将功率因数稳定在合规范围内，降低罚款风险。

无功功率的快速变化会引起电压波动和闪变。如果现场存在变频器、整流器、中频炉等非线性负载或冲击性负荷，传统补偿方式可能因响应滞后导致补偿精度不足。此时，系统容易出现变压器发热、电机老化加速、设备频繁跳闸甚至电容鼓包漏液等隐患，需要通过更高效的补偿手段来维持电压稳定。

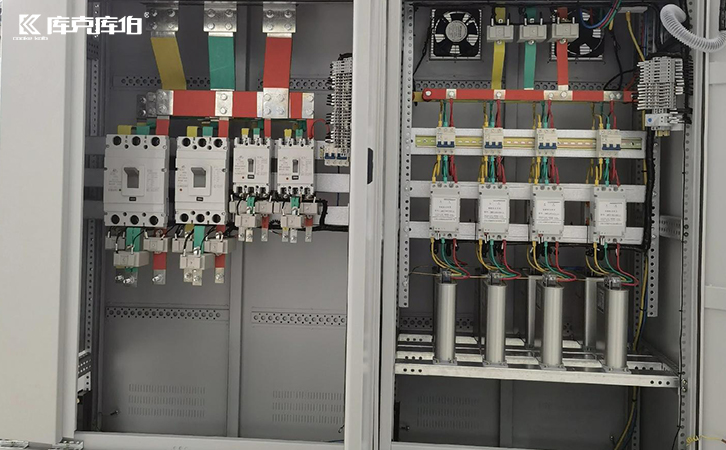

无功补偿方案

为了应对不同的电能质量问题，目前主要有以下几种技术路线可供选择：

传统的静态补偿主要通过分级投切来补偿无功功率，从而提高电路系统的功率因数。这种方式适用于负载变化较平缓的场景，但在面对快速变化的动态无功时，可能存在一定的响应延时，难以完全匹配瞬间波动的负载需求。

针对冲击负载和变频负载产生的快速变化无功，动态无功补偿技术（如SVG静止无功发生器）具备显著优势。它支持连续无级调节和毫秒级响应，能够实时跟踪无功功率流的变化，大幅降低电压与功率因数的波动，从而优化电路本身的稳定性及使用安全。

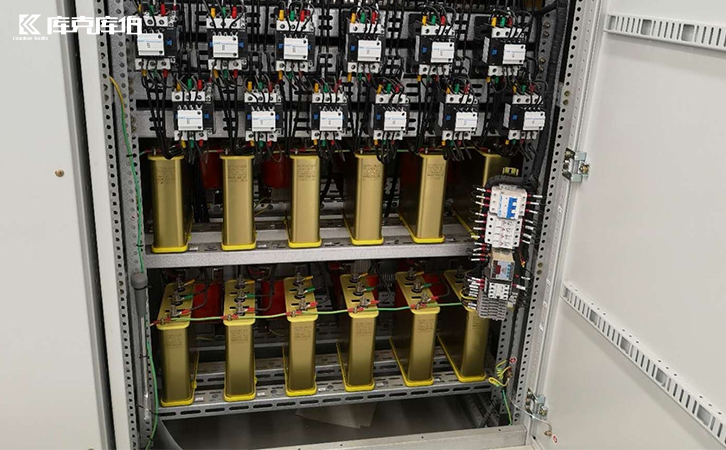

无功补偿电容器

随着技术的不断发展，补偿设备在各类电力系统中的应用日益广泛，以下是几个典型的适用场景：

无论是在设计新建电力系统，还是在维护升级现有配电网络时，科学评估系统状况并选择合适的补偿技术，都对保障电网安全、提升能源利用效率具有重要的工程意义。
