电力系统谐波保护机制如何影响电力电容器的运行与寿命

返回列表来源：发布日期：2025-04-17 13:20:54【大中小】

合理的电力系统谐波保护机制有助于延长电力电容器的使用寿命并维持无功补偿系统的稳定，而不当的保护设置则可能加速设备老化或引发谐振风险。通过过载保护、谐振预防与温度监测等多维度策略，并结合现场工况配置综合治理方案，能够较好地保障设备的长期安全运行。

一、谐波过载保护对设备寿命的影响

电力电容器对谐波电流较为敏感，设置专门的谐波过载保护有助于防止绝缘加速老化。

1.保护参数的合理配置

保护装置通常需要准确区分基波电流和谐波电流分量。动作阈值的设置应参考设备的实际耐谐波能力，延时特性需与热时间常数相匹配。此外，保护动作后应保留足够的放电时间。需要注意的是，过于灵敏的保护可能导致频繁误动，从而影响无功补偿的连续性。

二、谐振预防保护在系统安全中的作用

电容器与系统电感在特定条件下可能形成谐振，合理的预防保护有助于避开危险工作状态。

1.谐振风险的监测与规避

保护系统需实时监测阻抗特性变化，利用频率扫描功能提前发现谐振风险。自动投切电抗器以及容量分组设计是常见的保护手段，可避免全容量投入谐振点。这要求保护装置具备谐波频谱分析能力，而非仅依赖简单的过流保护。

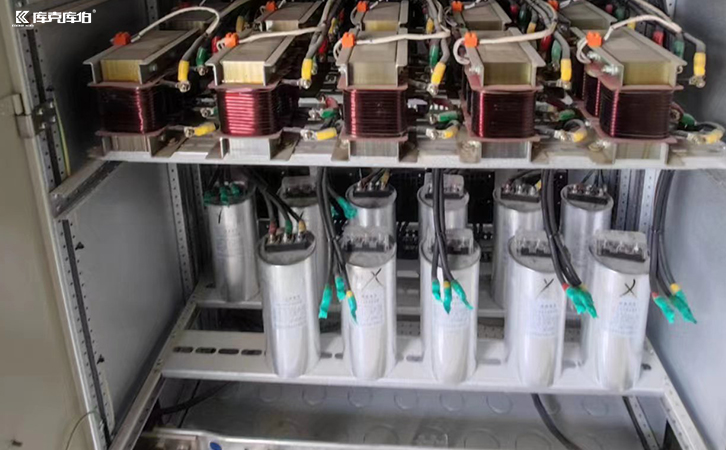

电力电容器

三、温度关联保护与多参数协同策略

谐波导致的附加损耗会引起设备温度上升，温度关联保护能更直观地反映实际运行状态。

1.多参数协同监测

热点温度监测通常比单一的电流保护更能反映实际损伤情况。引入光纤测温技术可提供更精准的保护依据，同时将环境温度变化纳入保护算法考量。当散热条件恶化时，系统可自动降额运行。这种多参数协同策略有助于发现连接不良等电流保护难以识别的隐患。

四、综合电能质量治理与设备选型建议

完善的保护系统既要保护单个设备，又要维持整体补偿功能。在现代工业现场，针对谐波、无功、功率因数等问题并存的工况，通常需要结合系统电压、谐波次数和负载波动等因素进行综合评估。

低压电容器

五、设备抗谐波能力与组合方案

在设备选型方面，电容器自身的抗谐波能力通常涵盖 10%、30%、50%、100%、130%，部分产品最高可扩展至 200%，以适应多行业复杂工况。对于存在鼓包或漏液风险的场景，防爆型电容器有助于降低异常工况下的运行风险，相关产品需通过严格的老化、自愈性和破坏试验。

在方案配置上，有源滤波器（APF）通常用于谐波治理，静止无功发生器（SVG）侧重于动态无功补偿，而电容电抗主要用于相对稳定的基础无功补偿。针对复杂现场，可考虑 APF、SVG 与电容电抗等组合治理方案。例如，库克库伯电气可根据现场检测数据和配电结构，提供低压干式电容器、电抗器、APF、SVG 等产品及组合方案，其低压干式电容器采用全干式结构，在规定工况下设计使用寿命可达 15 年以上，有助于保障系统的长期稳定运行。
