断路器在无功功率补偿柜中有什么作用

返回列表来源：发布日期：2025-02-28 15:07:45【大中小】

断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。一般应用于无功功率补偿柜中，那么其在补偿柜中到底有什么作用呢？

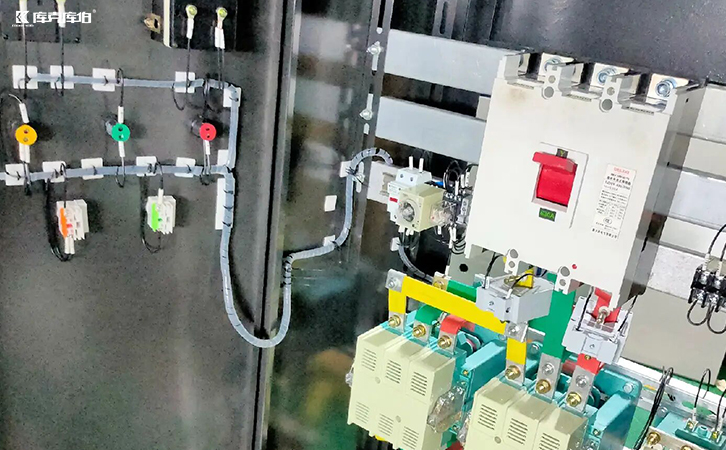

无功功率补偿柜

断路器在无功功率补偿柜中主要起到以下作用：

1.保护作用：过载保护：当补偿柜电流超过额定值时，断路器自动跳闸，防止设备损坏；短路保护：发生短路时，断路器迅速切断电路，避免事故扩大；欠电压和过电压保护：在电压异常时，断路器断开电路，保护设备。

2.隔离作用：电气隔离：在维护或检修时，断路器可将补偿柜与电网隔离，确保安全。

3.控制作用：手动或自动控制：断路器可用于手动或自动控制补偿柜的投切，方便操作和管理。

4.分段作用：电路分段：在补偿柜内部，断路器可将不同补偿支路分段，便于故障排查和维护。

5.提高系统可靠性：快速切断故障：断路器能迅速切断故障电路，减少对系统的影响，提高供电可靠性。

6.配合其他设备：与控制器配合：断路器可与控制器、接触器等设备配合，实现自动投切和优化无功补偿。

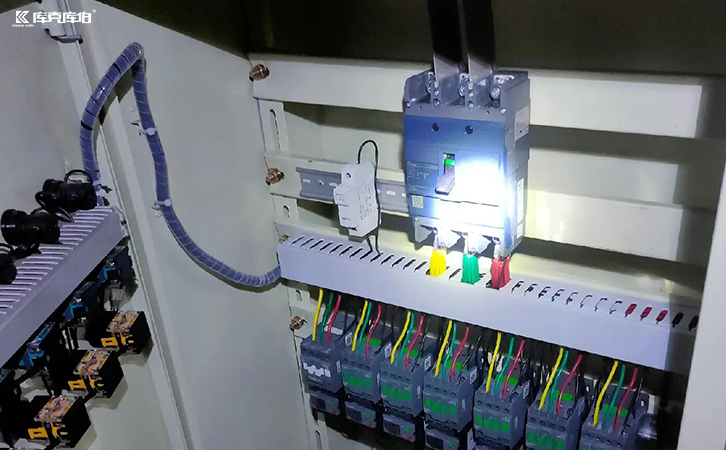

无功功率补偿柜

断路器在无功功率补偿柜中主要用于保护、隔离、控制和分段，确保系统安全、可靠运行，并延长设备寿命。
