电流互感器与电压互感器区别是什么

返回列表来源：发布日期：2025-09-19 16:27:43【大中小】

在电力系统的庞大身躯中，充斥着高电压与大电流的强大能量。人类无法直接感知和测量这些巨大的能量，这就需要互感器，来充当系统的“眼睛”和“耳朵”。其中，电流互感器和电压互感器是最核心的两种。它们虽名称相似，却职责迥异，共同构成了电力系统测量、计量和保护的基础。

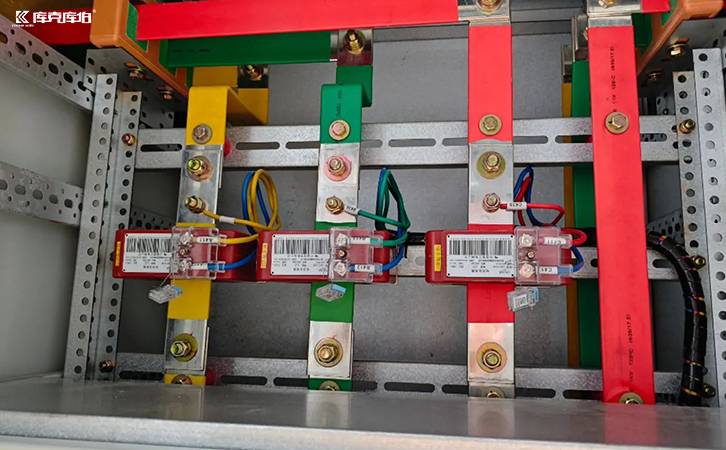

电流互感器

一、核心使命不同：测电流与测电压

这是两者最根本的区别，决定了它们所有的设计和使用特性。

⑴电流互感器（ct）：其核心使命是测量、按比例变换电流。它将一次侧（主回路）的大电流（如1000a）精确地转换成二次侧的标准小电流（如5a或1a），以供仪表和保护装置使用。

⑵电压互感器（pt/vt）：其核心使命是测量、按比例变换电压。它将一次侧的高电压（如10kv）精确地转换成二次侧的标准低电压（通常为100v或100/√3 v），以供仪表和保护装置使用。

二、工作状态与结构原理不同：串联与并联

⑴结构差异的根源：

ct串联在电路中，要求其自身的阻抗必须极小，以避免影响被测电流和造成不必要的电压降。

pt并联在电路中，要求其自身的阻抗必须极大，以避免从主回路汲取过大的电流（励磁电流），从而影响系统电压。

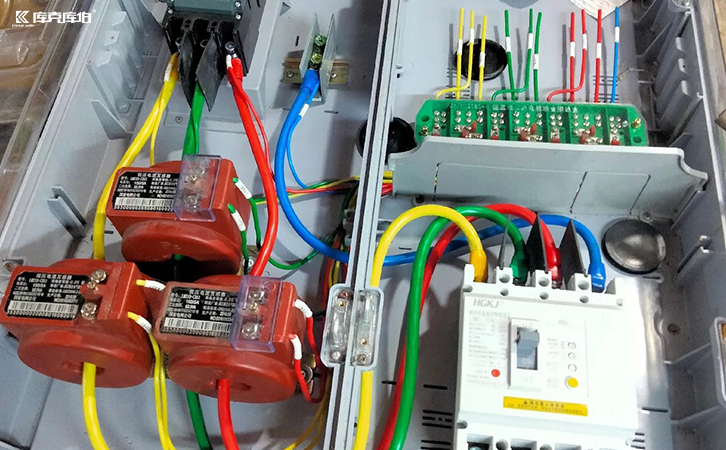

电压互感器

电流互感器（ct）和电压互感器（pt/vt）虽然在工作原理、结构和使用规则上存在根本性的对立，但它们在现代电力系统中却是相辅相成、缺一不可的“黄金搭档”。它们共同将高电压、大电流的原始信号，转换为安全、标准化的低电压、小电流信号，为系统的监控、计量、保护和控制提供了唯一的数据来源。
