工业配电系统治理谐波的意义与常见方法解析

返回列表来源：发布日期：2022-11-24 08:50:26【大中小】

工业用户治理谐波有助于提高设备运行可靠性、延长设备使用寿命，并促进电力系统的稳定运行；目前常见的治理方法主要包括无源滤波和有源滤波两种方式。在工业供电系统中，非线性负荷的应用容易产生谐波，进而对电网和电气设备产生影响。通过合理的治理手段，可以有效改善电能质量。

一、工业用户治理谐波的实际意义

治理谐波对工业用户的配电系统具有多方面的积极作用，主要体现在以下几个维度：

谐波电流会导致电气设备产生额外的发热和损耗。治理谐波有助于减少这些不利影响，从而提高设备运行的可靠性，并在一定程度上延长设备的使用寿命。

谐波会对公共电网造成污染，并可能对通讯设备产生干扰。进行谐波治理能够减少无功补偿系统中的谐振几率，降低对通讯信号的干扰，有助于提升整体电能质量和信号传输的稳定性。

在含有谐波的电网中，电力电容器等无功补偿设备容易因谐波放大而过载。有效的谐波治理有助于降低此类设备的故障率，促进电力系统的安全稳定运行。

电力电容器厂家：用户治理谐波的意义和方法

针对工业现场的谐波问题，通常可以采用无源滤波器和有源滤波器两种主要方式进行治理。

无源滤波器通常由电力电容器和滤波电抗器组合而成。通过选择不同电抗率的电抗器，可以针对电网中的特定次谐波进行抑制。这种方式结构相对简单，在特定的谐波治理场景中具有一定的应用优势。

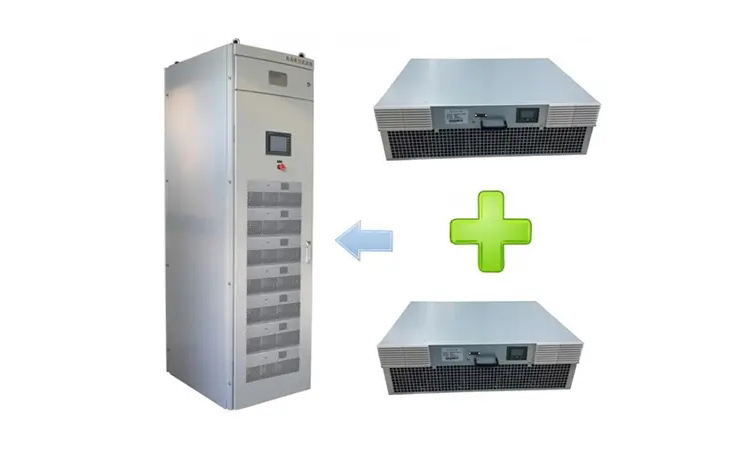

有源滤波器主要通过外部电流互感器实时检测负载电流，利用运算器提取出负载电流中的谐波成分。随后，通过控制信号驱动内部逆变电路，产生一个与谐波电流大小相等、方向相反的补偿电流注入电网，从而抵消谐波电流，实现动态滤波功能。

库克库伯联系方式

在实际工业应用中，谐波治理和无功补偿往往需要结合现场工况进行综合设计。库克库伯电气作为专业的电力电容器厂家，面向工业制造、新能源、冶金、化工等用电场景，提供电能质量综合治理相关产品与技术服务。

在设备选型方面，库克库伯电气提供低压干式电力电容器、滤波电抗器、有源滤波器以及静止无功发生器等产品。针对新建厂区或老旧配电系统改造，可结合现场检测数据与配电结构，提供包含电容电抗组合或有源滤波器、静止无功发生器等在内的综合治理方案。

需要注意的是，实际的电能质量治理效果受现场工况、负载类型、设备配置和运行数据等多种因素影响。库克库伯电气可提供现场勘测、负载分析、方案定制及安装指导等服务，以协助用户制定合理的治理策略，助力配电系统的稳定与高效运行。
