被动滤波器是电容器加滤波电抗器吗
在电力系统谐波治理领域，被动滤波器因其结构简单、运行可靠的特点，始终占据重要地位。关于被动滤波器的基本组成，普遍存在一个基础性认知，它是否仅由电容器和滤波电抗器构成？
1、核心元件构成

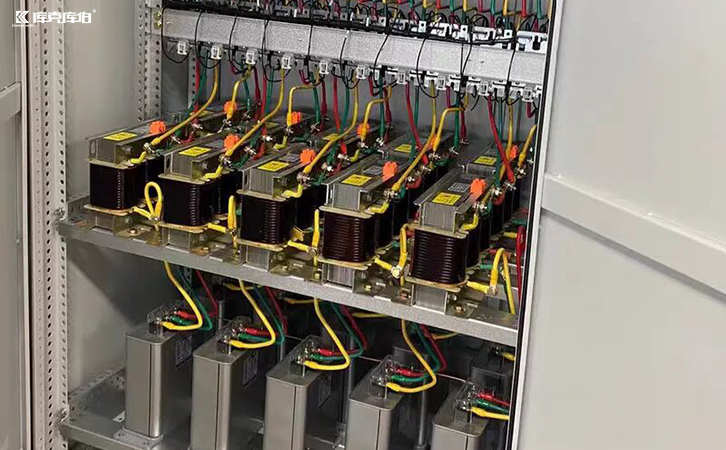

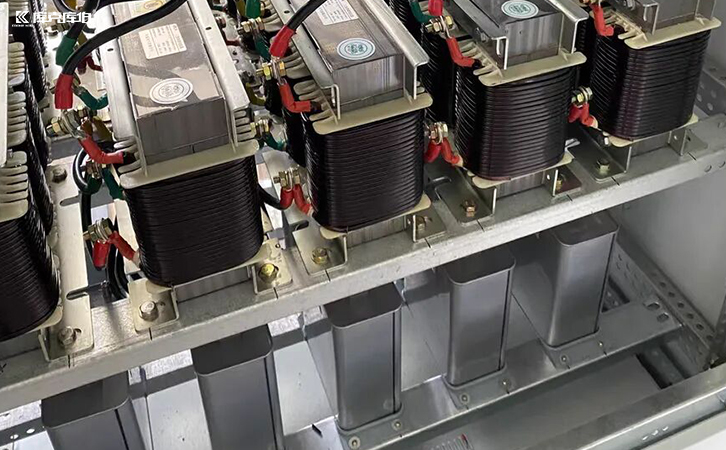

被动滤波器的基本架构确实以电容器和滤波电抗器为主体，二者串联形成lc谐振回路。电容器提供容性阻抗，电抗器则贡献感性阻抗，通过参数精心匹配，使回路在目标谐波频率下呈现低阻抗特性。这种组合结构能够有效吸收特定次数的特征谐波，同时兼作无功补偿之用。但需要强调的是，优质的滤波效果不仅取决于这两大元件，还需要其他辅助部件的协同配合。
2、电阻元件的重要作用
完整的被动滤波器通常包含阻尼电阻元件，这是常被忽视的关键组成部分。电阻器并联在lc回路或串联在支路中，主要起到三方面作用：抑制可能发生的谐振过电压，防止滤波支路成为谐波放大器；降低品质因数，拓宽滤波器的有效频带；吸收高频谐波能量，避免电容器过热。特别是在多组滤波器并联运行的系统中，阻尼电阻对维持系统稳定至关重要。
3、保护系统配置
完善的被动滤波器必须配备多重保护装置。过电流保护器件防范短路故障，过电压保护装置抑制操作过电压和雷电冲击，温度监测元件预防过热损坏。这些保护单元与主电路协同工作，共同确保滤波器长期可靠运行。在实际工程中，保护系统的合理配置往往比主元件选择更能影响滤波器的使用寿命。
4、结构设计考量
被动滤波器的物理结构设计同样影响性能表现。合理的元件布局可降低杂散参数干扰，优化的连接排设计减少附加电阻，科学的散热结构维持元件温度。柜体设计需考虑电磁兼容性，避免滤波器本身成为干扰源。这些结构细节虽然不属于核心元件，但对滤波效果和设备可靠性有着实质性影响。
被动滤波器作为经典的谐波治理方案，其完整结构是以lc谐振回路为核心，多种功能元件协同配合的有机整体。在实际应用中，需要根据系统谐波特性、背景谐波含量、负载变化情况等要素，综合考虑各组成部分的参数匹配和结构设计。
