APF有源滤波器中IGBT品质差异对设备性能的影响分析

返回列表来源：发布日期：2026-01-21 16:52:31【大中小】

APF有源滤波器中IGBT（绝缘栅双极型晶体管）的品质差异会显著影响设备的谐波补偿精度、运行可靠性以及全生命周期成本。在低压配电系统中，有源电力滤波器是治理谐波、提升电能质量的关键设备，其核心组件IGBT的性能优劣直接决定了整体效能与稳定性。

IGBT性能差异对滤波效率与补偿精度的影响

优质IGBT具备更低的导通损耗和开关损耗，能够显著提升设备的整机效率。相反，制造工艺不足的器件往往存在热稳定性差、开关速度不一致等问题，导致滤波器在动态补偿时响应迟缓。这种差异直接体现在谐波补偿精度上，进而影响电网的电能质量。对于负载变化较快的配电系统，高性能IGBT能够确保设备快速响应，有效改善谐波干扰、无功不足和三相不平衡等问题。

核心器件对设备可靠性与使用寿命的作用

高性能IGBT通常采用先进材料和结构设计，具备更优越的耐压能力和抗冲击特性。在设备频繁投切的复杂工况下，优质器件能保持长期稳定运行，大幅降低故障率。反之，劣质IGBT容易因过热或电压尖峰而损坏，导致意外停机并增加维护成本。库克库伯等专注电能质量治理的品牌在产品设计中，高度重视核心元器件的选型，结合现场检测数据与负载特性，以确保设备在各类工业现场、充电场站或商业建筑中长效稳定运行。

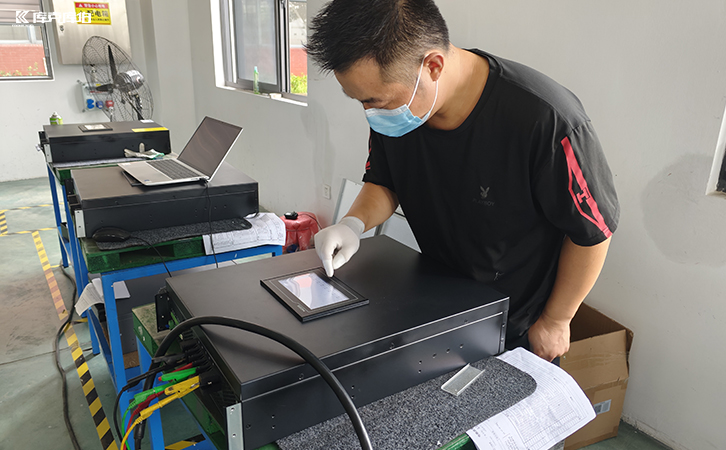

apf有源滤波器

散热需求与系统满载稳定性的关联

IGBT在运行过程中的损耗会产生大量热量，其品质直接影响系统的散热需求。优质IGBT结温上限更高、热阻更小，配合合理的散热设计可确保设备在满载状态下持续工作。若使用劣质器件，则需要更大的散热余量，否则极易引发系统的热保护动作，从而限制设备的输出能力与补偿效果。

电磁兼容性与输出波形质量

开关特性优异的IGBT能够产生更干净的PWM波形，减少谐波补偿过程中的附加畸变。同时，优化的驱动电路设计能有效抑制电磁干扰。低质IGBT的开关边缘振荡较为明显，可能会引入新的高频噪声，这违背了设备净化电网的初衷。优质的器件选型结合完善的检测与型式试验体系，能够更好地保障系统的电磁兼容性与波形质量。

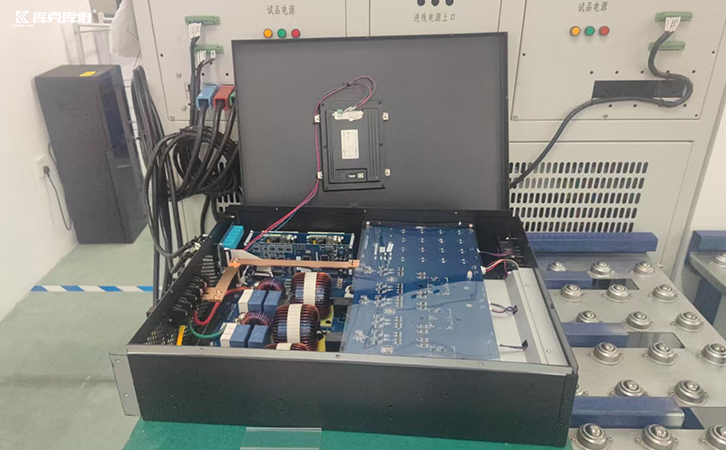

apf有源滤波器

全生命周期成本与经济性考量

尽管优质IGBT的初期采购成本相对较高，但其带来的高效率、低损耗和长寿命，能够在整个运行周期内显著节约电费和维护费用。对于需要持续运行的治理装置而言，投资高性能核心器件具有更高的全生命周期性价比，能够有效避免因器件故障导致的停产损失。在实际项目中，结合现场系统电压、实测谐波电流及负载特性进行科学选型，是保障电能质量治理效果与投资回报的关键。
