apf有源滤波器和高压电抗器的效果是一样的吗

返回列表来源：发布日期：2024-05-28 16:25:36【大中小】

有源滤波器（简称apf）和高压电抗器（简称hvr）是电力系统中常见的两种滤波器。它们都具有过滤电力负载中的谐波和滤波电网中的电流尖峰的功能，但是这两种滤波器之间是否存在相似之处以及各自的特点又是如何呢？

apf有源滤波器和高压电抗器在某些方面可以实现相似的效果，但它们的原理和功能有所不同。

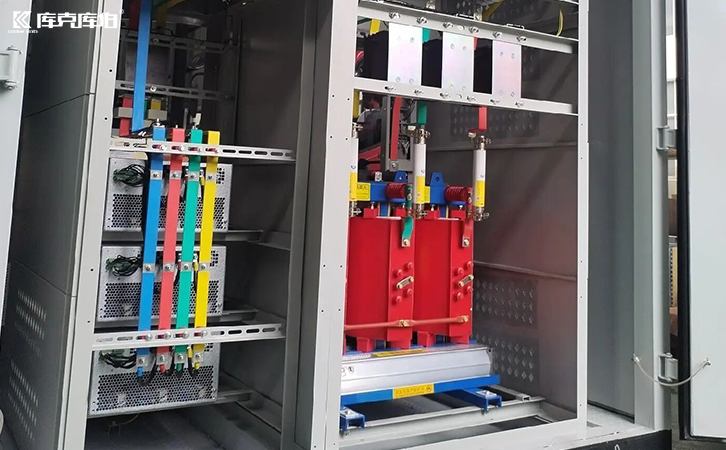

高压电抗器

一、apf（有源电力滤波器）：

1、有源电力滤波器是一种电力电子装置，用于补偿电力系统中的谐波和无功功率。它通过控制电流来抵消谐波电流和无功功率，从而改善电力质量。

2、有源电力滤波器可以实时检测电网中的谐波和无功功率，并相应地产生反向电流来抵消这些不良影响，从而使电力系统的电压和电流更接近理想的正弦波形。

3、有源电力滤波器的优点包括动态响应快、补偿能力强、适用于复杂电网等。

二、高压电抗器：

1、高压电抗器是一种无源电子装置，主要用于降低电力系统中的谐波电流。它通过电抗的方式将谐波电流滤除，而不像有源电力滤波器那样主动干预电网。

2、高压电抗器在电力系统中用于提供电感，从而抑制谐波电流的流动。它们通常用于与电容器并联以形成谐波滤波器。

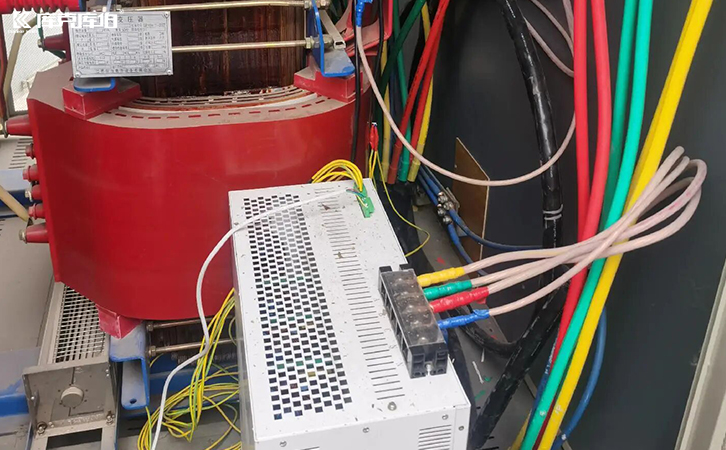

apf有源滤波器

虽然两者都旨在改善电力系统的质量，但其原理和工作方式不同。apf有源电力滤波器是一种主动装置，可以实时干预电网并补偿谐波和无功功率，而高压电抗器则是一种被动装置，通过提供电抗来抑制谐波电流的流动。
