apf有源滤波器并联时要注意什么

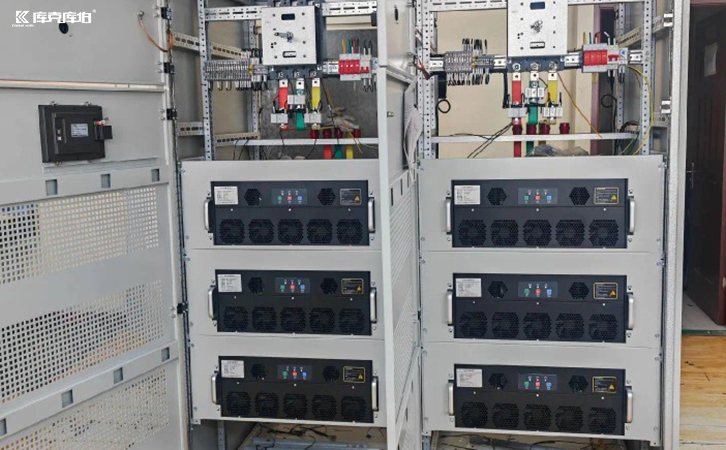

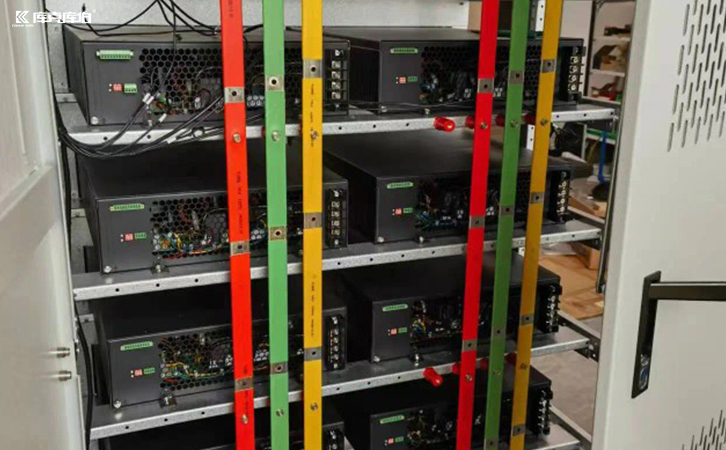

在大型工业场所或复杂电力系统中，单台apf（有源电力滤波器）往往难以满足整体谐波治理需求，多机并联运行成为提升容量的有效解决方案。然而，并联系统并非简单的数量叠加，其性能优劣取决于科学合理的系统设计和精细化的运行控制。
1、容量分配与负载均衡
并联apf系统的容量配置需基于详细的谐波频谱分析。各台设备容量分配应兼顾经济性和冗余度，避免出现单机过载或利用率不足的情况。控制系统需具备智能负载分配功能，根据各apf的实时容量裕度动态调整补偿任务。
2、同步控制与环流抑制
并联apf必须解决时钟同步问题，避免因控制时序差异导致的相互干扰。高精度同步信号源确保各设备采样时刻一致，pwm载波相位需按特定规律错开以降低合成纹波。环流抑制是另一技术难点，需在硬件上保证各单元直流母线电压一致，软件算法中加入环流检测与补偿环节。
3、阻抗匹配与谐振预防
多台apf并联会改变系统阻抗特性，可能引发意外的谐振现象。并联前应进行详细的阻抗扫描分析，识别潜在的谐振风险点。各设备输出阻抗需合理匹配，避免特定频段出现阻抗突变。在控制算法中嵌入有源阻尼策略，能够有效抑制谐振峰值的形成。对于长电缆连接的分布式apf，还需考虑线路阻抗差异对补偿效果的影响，必要时进行阻抗补偿调节。
4、通信架构与协同控制
可靠的通信网络是并联apf系统稳定运行的基础。工业以太网或专用总线应满足实时性要求，传输延迟需控制在允许范围内。通信协议需支持快速数据交换和设备状态同步，确保各单元获取一致的电网信息。分层控制架构中，中央控制器与本地控制器分工明确，既保证整体协调性，又维持单元自主性。
5、保护配合与故障隔离
并联系统的保护配置比单机更为复杂。过流保护定值需考虑多机并联的电流叠加效应，避免误动作。故障定位系统应能快速识别异常单元，精准隔离不影响健康设备运行。直流母线电压的协同控制尤为重要，防止某台apf故障导致母线电压崩溃波及其他单元。
apf有源滤波器的并联运行是一项涉及电力电子、自动控制、通信技术等多学科交叉的系统工程。成功的并联系统能够实现容量灵活扩展、运行可靠性提升等目标，但需要攻克诸多技术难点。
