变频器谐波干扰高如何治理？

返回列表来源：网络发布日期：2026-05-20 15:41:30【大中小】

在工业生产中，变频器被广泛应用于电机调速系统，以提高能源利用效率和生产自动化水平。然而，随着变频器的普及，谐波干扰问题也日益凸显。高谐波电流不仅会影响电网电能质量，还可能引发设备发热、损坏和误动作，因此治理变频器谐波干扰成为企业电力系统优化的关键环节。

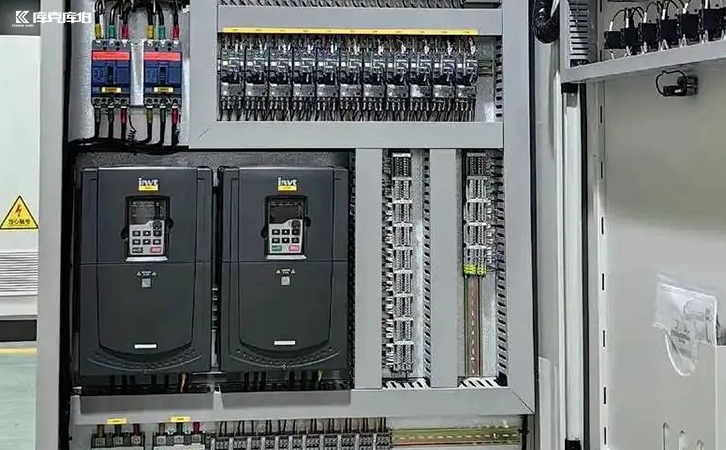

变频器谐波干扰治理

一、常见的谐波治理方法

1.增加输入滤波器
对变频器的输入端加装LC滤波器或多脉冲整流装置，可以有效抑制整流产生的高次谐波。这类方法适用于新建或改造的电气系统，可在源头减少谐波注入电网。

2.使用有源滤波器（APF）：

通过实时检测谐波并产生反向电流进行抵消，可动态抑制多种频率的谐波，适合负载波动大的工况。

3.合理选型与分级补偿
在变频器容量较大时，可通过分级并联方式对不同频率的谐波进行分层治理，同时结合功率因数补偿装置，提高系统整体稳定性。

4.优化电缆布线与接地系统
不合理的布线和接地方式会加剧谐波传播。通过合理规划变频器进出线、采用屏蔽电缆并保持良好接地，可以有效降低谐波干扰对其他设备的影响。

二、实施谐波治理的注意事项

1.定期检测与监控
对变频器及电网进行定期谐波测试，及时发现异常情况。可使用功率质量分析仪实时监控THD（总谐波畸变率），确保治理效果。

2.根据负载特性优化治理方案
不同工业负载特性不同，例如泵、风机与冶金加热设备产生的谐波类型差异较大，因此治理方案应针对具体工况制定，避免盲目安装滤波设备。

3.考虑经济性与扩展性
谐波治理设备投资较大，应综合考虑成本、维护及后续扩展需求，选择适合企业长期发展的方案。

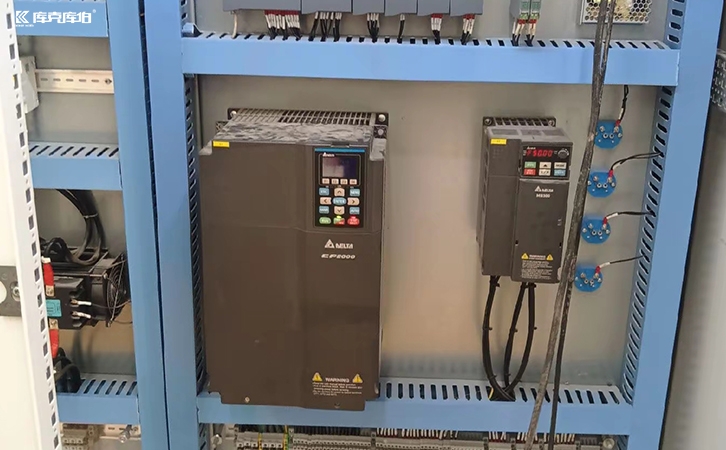

变频器谐波干扰治理

变频器谐波干扰高不仅影响电能质量，也可能缩短设备寿命。通过源头控制、滤波器治理、电网优化及定期监测等措施，可以有效降低谐波对工业系统的影响。在制定治理方案时，应结合企业实际负载特性与经济条件，综合考虑短期效果与长期可持续性，确保工业电力系统稳定、高效运行。
